schéma des cablages des moteurs brushless .

+5
Jeanfy
MB3Drift
toscan84
zippopotamme
patmon91
9 participants

Aller en bas

schéma des cablages des moteurs brushless . Empty schéma des cablages des moteurs brushless .

Message  patmon91 Jeu 31 Juil 2014 - 23:21

bonsoir a tous ,


voici des photos des différents branchements des moteurs brushless pour nos VE :

câblage  pour les  moteurs PNRACING :

schéma des cablages des moteurs brushless . Cablag10

câblage pour les moteurs ATOMIC  :

schéma des cablages des moteurs brushless . Mo-03510

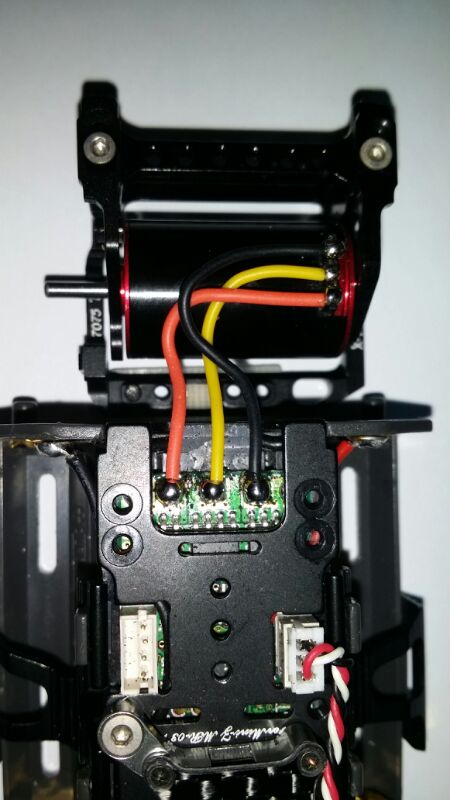

câblage pour les moteurs XPOWER :

schéma des cablages des moteurs brushless . Sdhama10


sauf erreur de ma part , si jamais suite a ces branchements votre moteur tourne a l'envers , pas de panique , il suffit simplement d 'inverser 2 fils et votre moteur tournera a l 'endroit !  Wink
patmon91
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 9428
Date d'inscription : 09/01/2012
Age : 70
Localisation : 91150 - ESSONNE

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  zippopotamme Ven 1 Aoû 2014 - 12:27

Merci a toi.
Par contre le jaune (neutre ?) est toujours au milieu , ce sont les 2 autres qu'il faut inverser en cas de besoin ?
zippopotamme
zippopotamme
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 17
Date d'inscription : 20/07/2014
Age : 54
Localisation : colomiers

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  toscan84 Ven 1 Aoû 2014 - 12:50

exact c'est bien ca.
avatar
toscan84
Pilote de Mini-z
Pilote de Mini-z

Messages : 520
Date d'inscription : 11/01/2012

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  patmon91 Sam 2 Aoû 2014 - 0:01

bonsoir ,


le jaune je ne crois pas que ça soit un neutre , j'ai jamais essayer d 'inverser les fils sur une VE , mais en fait le moteur brushless est ,on va dire un moteur triphasé , donc alimenté par 3 phases comme les moteurs industriels , donc il suffit d'inverser 2 fils peu importe lesquels , mais ceci dit je peux me tromper ,car je connais pas comment ça ce passe sur la platine VE , je pense que snow pourra a l'occassion , approuver ou contre-dire mes propos !  Wink
patmon91
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 9428
Date d'inscription : 09/01/2012
Age : 70
Localisation : 91150 - ESSONNE

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  zippopotamme Sam 2 Aoû 2014 - 13:23

Je rebondis sur ce post...
J'ai installe mon moteur xpowee mais mes soudures ne me plaisent pas.

Comment faites vous pour souder les fils au bornier ?

Fil sur le bornier étain au dessus ?
Étain sur le borner et fil au dessus ?
Autre ?
zippopotamme
zippopotamme
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 17
Date d'inscription : 20/07/2014
Age : 54
Localisation : colomiers

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  MB3Drift Sam 2 Aoû 2014 - 13:54

Comme l a dit patmon, il n y a pas de neutre, mais 3 phases. Pour inverser le sens de rotation, il suffit de prendre 2 câbles sur les 3 et de les inverser, quelle que soit la couleurs de ceux ci.
MB3Drift
MB3Drift
Modérateur
Modérateur

Messages : 1195
Date d'inscription : 02/04/2012
Age : 30
Localisation : aix en provence

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  patmon91 Sam 2 Aoû 2014 - 18:27

zippopotamme a écrit:Je rebondis sur ce post...
J'ai installe mon moteur xpowee mais mes soudures ne me plaisent pas.

Comment faites vous pour souder les fils au bornier ?

Fil sur le bornier étain au dessus ?
Étain sur le borner et fil au dessus ?
Autre ?


bonjour zippo ,

perso , j'étame l'âme du fil avant , ensuite je passe un petit coup de toile éméry ou similaire (grains fins ) , ensuite je met un peu de pâte décapante( j'ai dit un peu ,méme trés peu ) sur le bout de la partie étamée , je place le bout dans l 'encoche ,au besoin pousser dessus avec un petit tournevis pour qu'il soit bien au fond ensuite ,je met un peu d 'étain sur la panne du fer que je place sur le dessus du fil et dés que l 'étain a fusionné avec l 'encoche je retire le fer !normalement c 'est finit et propre .
patmon91
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 9428
Date d'inscription : 09/01/2012
Age : 70
Localisation : 91150 - ESSONNE

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  zippopotamme Sam 2 Aoû 2014 - 19:51

Merci a toi patmon, j'ai fait comme tu as dis, nickel!
J'ai juste entamé le fond du bornier avant.
Encore merci
zippopotamme
zippopotamme
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 17
Date d'inscription : 20/07/2014
Age : 54
Localisation : colomiers

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  patmon91 Sam 2 Aoû 2014 - 23:34

zippopotamme a écrit:Merci a toi patmon, j'ai fait comme tu as dis, nickel!
J'ai juste entamé le fond du bornier avant.
Encore merci

de rien zippo ! Wink
patmon91
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 9428
Date d'inscription : 09/01/2012
Age : 70
Localisation : 91150 - ESSONNE

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  Jeanfy Jeu 29 Déc 2016 - 16:01

Petite question, pour les moteurs avec l'indication M1 - M2 -M3, comment dois ton procéder ?

M1 = A
M2 = B
M3 = C
Jeanfy
Jeanfy
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 4
Date d'inscription : 18/12/2016

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  G-rem Jeu 29 Déc 2016 - 17:51

Oui à priori, c'est bien ça.

Mais comme ce sont des moteurs brushless sensorless, tant que le câble du milieu du bornier de soudure de l'esc relie bien le milieu de celui du moteur, ceux de gauche et de droite peuvent être intervertis (dans l'un des cas, le moteur tournera à l'endroit, et dans l'autre à l'envers; à adapter selon ce qu'on recherche).

A +
G-rem
G-rem
G-rem
Pilote de voiture standard
Pilote de voiture standard

Messages : 120
Date d'inscription : 08/11/2015
Age : 31
Localisation : Belgique

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty schéma des cablages des moteurs brushless .

Message  Team Réb3llion 44 Jeu 29 Déc 2016 - 19:39

Bonjour.

Petit-pense bête pour la connexion d´un moteur brushless sur la platine.
Tout simple, quand on regarde l´AR du moteur et l´AR de la platine où viennent se souder les fils, le fil de gauche du moteur à gauche sur la platine, le milieu au milieu et celui de droite à droite sur la platine, bien utile si on n´a plus les repères.

Enfin, c´est comme cela que je procède.

A+
Team Réb3llion 44
Team Réb3llion 44
Pilote de Mini-z
Pilote de Mini-z

Messages : 1028
Date d'inscription : 12/04/2012
Localisation : 92250 La Garenne Colombes

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  pic94 Lun 13 Fév 2017 - 22:20

Bon jour,
Que faut il, prendre comme câbles . Du 20 ou 22 ?
Cela dépend de la puissance du moteur ?
Merci la Cie
pic94
pic94
Pilote hors norme
Pilote hors norme

Messages : 252
Date d'inscription : 09/02/2015

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  snowboarder38 Lun 13 Fév 2017 - 22:25

pic94 a écrit:Bon jour,
Que faut il, prendre comme câbles . Du 20 ou 22 ?
Cela dépend de la puissance du moteur ?
Merci la Cie


Salut,

avec du 20AWG tu est bon le 22AwG du 18AWG tu vas te faire  mitrailleuse  pompe  marteau  pour rien !

au plus le chiffre est petit plus le diamètre est grand Wink
@++


Dernière édition par snowboarder38 le Dim 12 Mar 2017 - 16:21, édité 1 fois

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  schéma des cablages des moteurs brushless . Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2958
Date d'inscription : 10/06/2012
Age : 41
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

schéma des cablages des moteurs brushless . Empty Re: schéma des cablages des moteurs brushless .

Message  pic94 Mar 14 Fév 2017 - 19:45

Merci Snowboarder.
J'ai vu le prix sur rc orange. C'est à priori le même.
Mais il y a certainement plus de longueur pour le 20.
Encore merci !
pic94
pic94
Pilote hors norme
Pilote hors norme

Messages : 252
Date d'inscription : 09/02/2015

Revenir en haut Aller en bas
