Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

+8
miniman
Tittus
Fab01
patmon91
bendu73
lrt
nicoz91
fredolabidouille
12 participants

Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  fredolabidouille Sam 21 Sep 2013 - 17:03

Salut à tous

 je me rend compte depuis mon inscription que ce forum est beaucoup plus vivant que "le jaune" ou j'ai l'habitude de sévir... et je suis donc parti pour rapatrier tous mes posts ici ... Rolling Eyes
je ne pouvais donc pas manquer de vous présenter ma fierté, mon bébé, mon bijoux, mon chef d’œuvre..., bref, trêve de superlatifs : mon précieuuuuux prototype de Dnano AWD ; qui a même eu l' immense honneur d'être publié sur le blog de Kyosho San !!! Embarassed  ce projet qui m'a motiver à sauter le pas et à casser ma tirelire pour investir dans une fraiseuse :

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon P1000515

(petit historique du projet) J'ai découvert la Dnano il y à à-peu-près deux an et, ahuris par les performances de ces petits bolides, j'ai vite craqué sur cette échelle qui passe partout.
Mais étant un drifteur dans l'âme j'étais tout de même frustré de ne pas pouvoir "glisser" en Dnano. ce projet m'a donc trotté dans la tête un bon moment et j'ai fini par investir dans le matériel adéquat pour sa réalisation...

 Je suis donc parti d'une base Dnano (platine radio, roulements, vis), le moteur et les LiPo viennent d'un "nine eagle Solo-Pro" et le servo d'un "mini CP Walkera" pour le reste tout est fabriqué à la fraiseuse, principalement en alu avec un peu de carbone et un peu de plastique (récup' d'une planche à découper Wink)

installez-vous confortablement, prenez-vous une bière et un paquet de chips Twisted Evil



photo de famille avec un châssis Dnano Wink
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Ensemb10

une idée de la taille du moustique :
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Ensemb11


détail des pièces et assemblage :


ensemble des pièces du châssis
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi10

contacts des accus et interrupteur
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi11

carter plastique (face)
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi12

carter plastique (pile)
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi13

assemblage
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi14

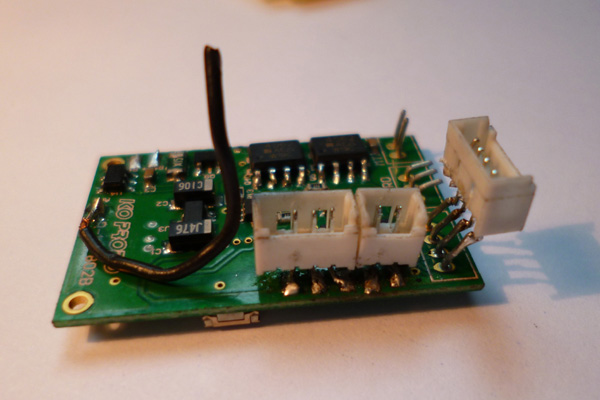

la platine radio légèrement modifiée
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi15

le cœur de la machine
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi16

les platines qui accueillent les roulements pour le passage de l'arbre central
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi17

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi18

le support de servo (pile)
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi19
(face)
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi20

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi21

le pod moteur
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi22
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi23

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi24

le micro servo modifié pour la platine Dnano
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi25

la barre de direction
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi26

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi27
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi28

la couronne/pignon de diff arrière et le pignon de diff avant
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi29
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi30

les pièces d'un diff à billes
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Diff_010

le diff assemblé
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Diff_011

les pièces d'un bras de suspension
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm0010

jante côté pile
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm01_10

et côté face
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm01_11

une fusée
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm03_10

un porte fusée
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm04_10

le tout assemblé
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm04_11

avec le support
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm0510

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Arm0610

assemblé avec le diff
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Armdif10

vue arrière
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi31

et l'avant
Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Chassi32

DRIFT-POWA cheers

le premier test avec les pneus caoutchouc Dnano :

https://www.youtube.com/watch?v=9baFT7-n2C4

vidéo drift session :

https://www.youtube.com/watch?v=hnTWP5mMqfw


j'espère que ça vous a plu !?

à bientôt Very Happy
fredolabidouille
fredolabidouille
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 165
Date d'inscription : 19/09/2013
Age : 44
Localisation : Laon PICARDIE

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  nicoz91 Sam 21 Sep 2013 - 17:23

on a retrouver mc gyver en puissance 10 ? super boulot je reste sans voix.
nicoz91
nicoz91
Pilote hors norme
Pilote hors norme

Messages : 267
Date d'inscription : 21/01/2013
Age : 45
Localisation : Etampes

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  lrt Sam 21 Sep 2013 - 18:02

costaud top ovation tuCartonnes 10/10 etc...
lrt
lrt
Pilote de Mini-z
Pilote de Mini-z

Messages : 1522
Date d'inscription : 10/12/2011

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  bendu73 Sam 21 Sep 2013 - 18:59

Je l'avais déjà vu ( bien sur ) ,quel précision Surprised
Aurai tu une photo de la fraise (proxxon mf70?) ?
Je compte investir aussi dans une fraiseuse ainsi qu'un tour!
D'ailleur tu n'aurai pas accès à un tour car en vu de certaines pièces... tongue
bendu73
bendu73
Pilote hors norme
Pilote hors norme

Messages : 266
Date d'inscription : 18/04/2012
Age : 29

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  patmon91 Sam 21 Sep 2013 - 19:01

bonsoir fred , par contre ce post et ces photos ,j'avais jamais vu !
Vu la petitesse des piéces et tout le reste , méme en ayant une machine pour le faire , je dirais pas que c 'est monstrueux  vu la taille des piéces , mais c 'est un boulot formidable que tu as fait , chapeau bien bas fred Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Genial10
et je te passe pas de la pommade dans le dos ,je suis sincére dans mes propos .
tu vas bien t'entendre avec byakko toi , si je me trompe pas il bricole un peu aussi avec une machine , il y a un autre membre qui fait des trucs sympas sur le forum , c 'est orracing , va falloir vous associés et pour nous sortir de beau trucs , ah oui j 'oubliais notre ami snow qui bricole un peu en éléctronique ! mdrrrrrrrrrr sans oublier nos artistes peintres et d 'autres que j'oublie surement . Wink
patmon91
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 9454
Date d'inscription : 09/01/2012
Age : 70
Localisation : 91150 - ESSONNE

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  Fab01 Sam 21 Sep 2013 - 19:14

Idem, déjà vu ailleurs mais quand même... fallait le faire!
Peux-tu m'expliquer comment tu rapatries tes photos stp?
J'ai un ou deux posts que je voudrais ramener ici....
Fab01
Fab01
Pilote de Mini-z
Pilote de Mini-z

Messages : 1769
Date d'inscription : 20/07/2013
Age : 54
Localisation : Saint-Julien-en-Genevois

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  fredolabidouille Sam 21 Sep 2013 - 20:39

Very Happy merci à tous !!! (ça fait toujours plaisir un peu d'pommade Rolling Eyes )

@Patmon, je crois pouvoir dire que je commence à "connaitre assez bien" Byakko cheers c'est d'ailleurs lui qui m'a plus ou moins incité au passage à la fraiseuse (mais la mienne est plus grosse string lol! je sors )

@Ben pour te répondre je te ramène vers ce post sur la fraiseuse (je rapatrierais ça aussi) http://www.revopowaaa.com/t11829-fraiseuse-proxxon-et-materiel?highlight=proxxon

@Fab, je t'ai répondu sur un post ou tu avais déjà posé la question, d'ailleurs Patmon avait raison, tout simplement "copié/coller" tu fais "éditer" sur le post à rapatrier, tu selectionne tout, tu copies, et tu colles dans le nouveau post, tu récupère le texte et les photos ...
fredolabidouille
fredolabidouille
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 165
Date d'inscription : 19/09/2013
Age : 44
Localisation : Laon PICARDIE

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  Tittus Sam 21 Sep 2013 - 20:59

Rien a dire c'est parfait...10/10
Tittus
Tittus
Pilote de tracteur
Pilote de tracteur

Messages : 51
Date d'inscription : 04/08/2013

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty home made awd.nano

Message  miniman Dim 29 Nov 2015 - 1:31

Les doigts,le savoir, les idées et le matos pour réaliser un rêve de gosse!
J admire, j envie, je me régale!
Que du bonheur
miniman
miniman
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 11
Date d'inscription : 28/11/2015
Localisation : Oise

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  neric Mer 2 Déc 2015 - 9:39

Salut fredolabidouille  et bravo c est vraiment un taf de dingue !!!!
en fait cela fait plusieurs fois que je tombe sur des photo  de ta caisse  sur le net    et je ne doit pas être le seul  car tu as été copié!
Étant fan de dnano je surveille  les productions rc au 1 43
Et un grand fabricant de jouet (tomy takara ) à sorti mi octobre  des 1/42 de drift     bon pour ceux qui qui se disent ah mais non rien à voir c est du jouet sachez que  cela a été développé  par yokomo    , l accélération est proportionnelle   mais pas la direction  qui est confiée à un système  d  electro aimant  (pour avoir une direction  très réactive )  il n y as pas de suspension du tout
Alimentée par une lipo de 50 mah qui se recharge  sur l emmeteur
Les carrosserie  dispo vont du oui bof bof  à complètement  degeulasse
mais  la carro de subaru  dnano  se monte parfaitement  !
Cela drift tres bien    l autonomie doit être de 15 min   rtr cela vaut 70e    plus 40 pour la carro dnano
Je mets pas de lien car j écris depuis mon tel  je mettrais des tof qd chez moi
Chercher tomy takara drift package nano
neric
neric
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 9
Date d'inscription : 27/06/2015

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  tao Jeu 3 Déc 2015 - 17:37

super boulot top top
tao
tao
Pilote de Mini-z
Pilote de Mini-z

concours carro Eté 2012 & Hivers 2012-13 Décoration de sujets recommandés
Messages : 874
Date d'inscription : 29/02/2012
Age : 58
Localisation : heilles 60

http://tao-racing.com/index.html

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  Nekomaudelisme Mar 12 Jan 2016 - 22:53

10/10 le truc de fou j'adore
Nekomaudelisme
Nekomaudelisme
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 17
Date d'inscription : 12/01/2016
Age : 45
Localisation : Longueau

http://club.ados.fr/vince46/categories/prive/11/

Revenir en haut Aller en bas

Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon Empty Re: Proto Dnano AWD DWS - réalisation sur fraiseuse Proxxon

Message  Chenap Dim 7 Juil 2024 - 12:51

Énorme travail ! Bravo à toi !
Est-ce que tu la vendrais ?
Smile
Chenap
Chenap
Pilote de tracteur
Pilote de tracteur

Messages : 53
Date d'inscription : 20/05/2024

Revenir en haut Aller en bas
