205 Gti impression 3d

Aller en bas

205 Gti impression 3d Empty 205 Gti impression 3d

Message  Jeef Jeu 22 Oct 2020 - 10:05

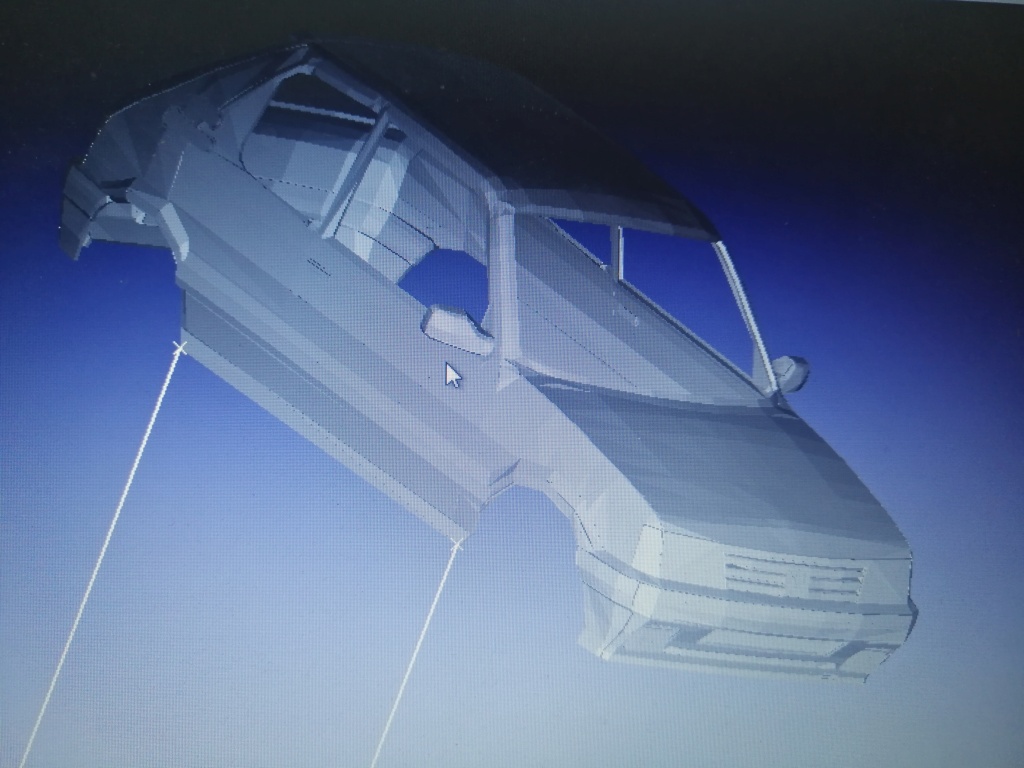

J'attaque mon projet aujourd'hui de carrosserie de 205 gti. J'avais des plan 3d que j'avais récupéré pour du slot (pas assez doué pour la créer) après quelques modifications et remise à l'échelle voici ce que cela donne.

205 Gti impression 3d Img_2015

C'est parti pour 11h d'impression j'ai peur qu'elle ressemble un peu à un crapaud vu que j'ai du revoir certaines dimensions


Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Ven 23 Oct 2020 - 22:19

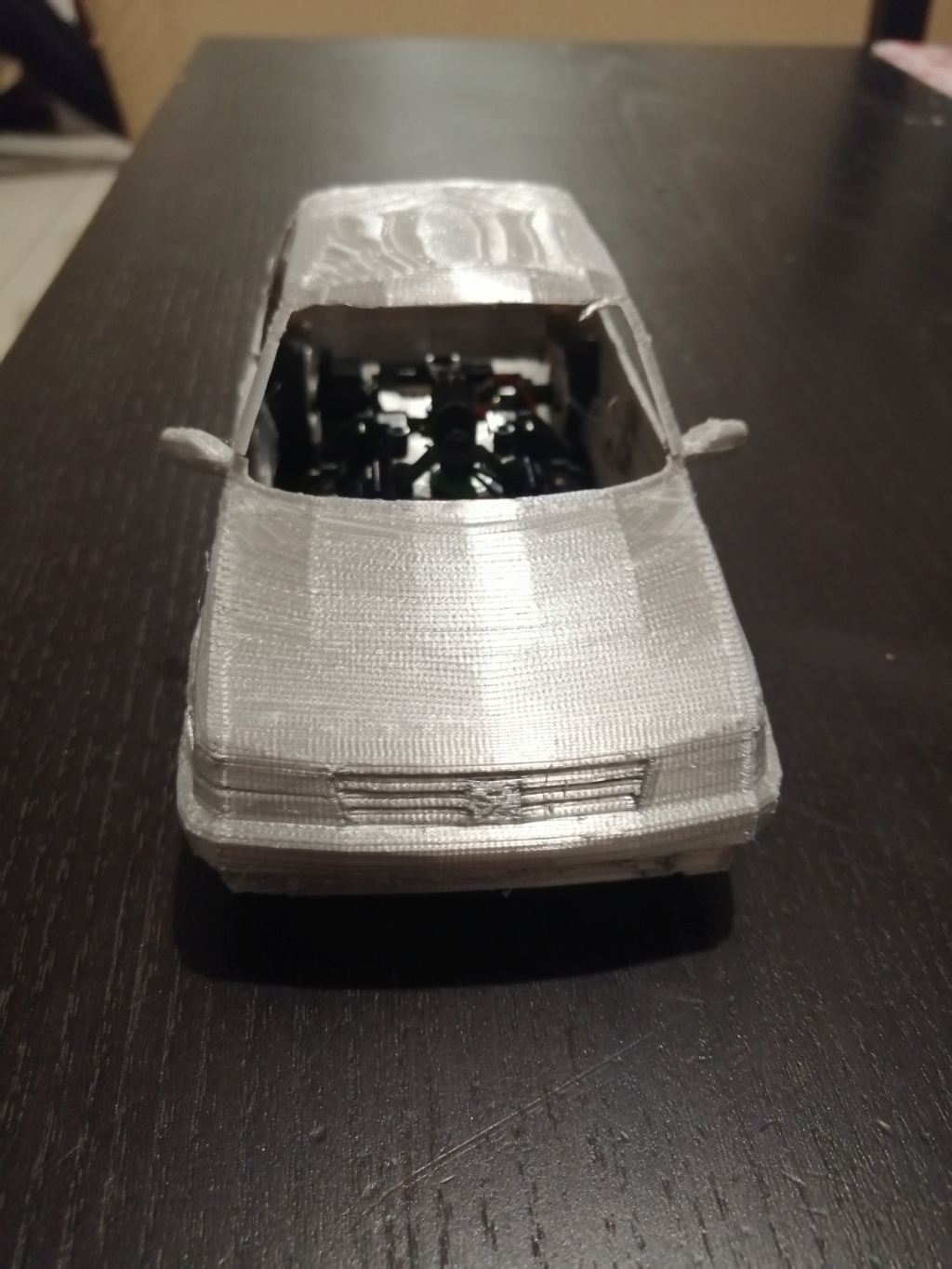

Première impression en version light juste pour voir si les dimensions sont bonnes 205 Gti impression 3d Img_2016
205 Gti impression 3d Img_2017
205 Gti impression 3d Img_2018
Distance entre les essieux 102 mm
Largeur voie arrière et avant 75 mm
Il faut que j'elargisses les passages de roues avant pour ne pas gêner le braquage des roues, je vais certainement mettre des jantes avec moins de déport pour que les pneus rentrent mieux dans les ailes arrière, passage en 70 MM de largeur.
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Jujurider aime ce message

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Sprint Motorsport Dim 8 Nov 2020 - 19:46

Salut,
C'est pas mal ! mais ton stl m'a l'air bien trop facetisé pour avoir une chance de sortir quelque chose de propre ! Et je te conseil d'imprimer les retros a part !!
les finition vont pas être facile bon courage (je sait de quoi je parle !!)
@+
Sprint Motorsport
Sprint Motorsport
Pilote de tracteur
Pilote de tracteur

Messages : 97
Date d'inscription : 07/06/2016
Localisation : Nievre/loiret/cher

http://sprint-motorsport.blogspot.fr/

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Ven 13 Nov 2020 - 16:02

C'est clair cela ne va pas être facile, mais si ça l'était ce ne serait pas drôle 🤣🤣 , première étape valider définitivement le châssis . Pour que les dimensions soient parfaitement adaptée. C'est choses faites , un grand merci à patmon91 pour les pièces, il restera l'électronique mais pour le reste c'est bon.
205 Gti impression 3d Img_2027
Maintenant reste plus qu'a redimensionner la carrosserie de la 205 GTI et par la même occasion je vais préparer une 205 T16 comme ça si je veux élargir les voies avec des jantes à déport, no problème.😁
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Aurel Ven 13 Nov 2020 - 16:57

Super ton projet!

Par contre, effectivement comme dis plus haut, ton 3D possède beaucoup de facettes.

Tu redimensionnes directement avec le fichier stl?
Aurel
Aurel
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 30
Date d'inscription : 10/11/2020

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Ven 13 Nov 2020 - 19:59

Je modifie l'échelle à l'impression. En imprimant la 205 debout j'ai pratiquement plus de facette
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Aurel Ven 13 Nov 2020 - 20:22

Ok, super! Car sinon la résolution des logiciels d'impression 3D, permettent de supprimer ces facettes!
Aurel
Aurel
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 30
Date d'inscription : 10/11/2020

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Dim 15 Nov 2020 - 21:22

205 Gti impression 3d Img_2028
Voilà un exemple en impression verticale
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Invité Lun 21 Déc 2020 - 19:12

Hello,

je suis aussi entrain de travailler sur l'impression d'une carrosserie en 3D.
avant de lancer une impression ultra longue pour rien, j'ai une petite question cyclops
Comment fixez vous les carrosseries sur vos mini z ?
auriez vous des conseils pour modéliser les fixations ou un fichier type ?
d'avance merci

K
avatar
Invité
Invité


Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Lun 21 Déc 2020 - 21:14

l'idéal est d'imprimer des L de fixation pour la carrosserie.
reste plus qu'a les coller sur la carrosserie et le tour est joué  Cool  .

voici le lien du fichier sur Thingiverse prêt à l'emploi
https://www.thingiverse.com/thing:2462606

205 Gti impression 3d Image_10
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Invité Lun 21 Déc 2020 - 22:27

Yes ! je les ai vu aussi, merci.

il serait intéressant de connaitre les côtes et positionnement sur une vraie carrosserie Kyosho en fonction de l'empattement.
Comme ca, même avec un logiciel de 3D basique, on sait les placer au bon endroit ( ou même les intégrer à la carrosserie lors de l'impression

205 Gti impression 3d Schema11
avatar
Invité
Invité


Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Lun 21 Déc 2020 - 23:14

Je ne suis pas chez moi, mais je te donne ça dans une semaine, elles sont déjà intégré sur le dernier modèle que je viens d'imprimer. La carrosserie s'adapte nickel.
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Dim 27 Déc 2020 - 21:46

205 Gti impression 3d Img_2030
205 Gti impression 3d Img_2029
205 Gti impression 3d Img_2031

Après avoir vérifié sur mes dernières impressions 3d la fin du L de fixation est à 5,5 cm du bas du passage de roue et 3,5 du début du L de fixation
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Dim 27 Déc 2020 - 22:06

205 Gti impression 3d Img_2032
205 Gti impression 3d Img_2033

Photo avec le châssis en place sur la carrosserie
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

US3KING aime ce message

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Lun 28 Déc 2020 - 19:10

205 Gti impression 3d Img_2035
205 Gti impression 3d Img_2034

Voici un modèle de jante imprimé en 3d en 2 parties ce qui permet un mix de couleur à son goût.
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  US3KING Lun 28 Déc 2020 - 19:39

Tu modélises l'ensemble seul ? ou tu les as trouvé sur des sites de partage ?
US3KING
US3KING
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 17
Date d'inscription : 25/12/2020
Localisation : Lille

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Jeef Lun 28 Déc 2020 - 21:03

Site de partage thingiverse modèle Porsche open z. il faut juste modifier les roues arrière pour faire les deux encoche pour le système d'entraînement. J'en ai profité pour imprimer ce modèle old school aussi il ira à merveille avec la carrosserie de golf 1 gti en cours de préparation
205 Gti impression 3d Img_2036
Jeef
Jeef
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 23
Date d'inscription : 18/10/2020
Localisation : NANTES

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d

Message  Xclemgamex Mer 20 Jan 2021 - 13:28

bonne idée
on peut les peindre ou la peinture n'accroche pas ?
Xclemgamex
Xclemgamex
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 11
Date d'inscription : 06/02/2017

Revenir en haut Aller en bas

205 Gti impression 3d Empty Re: 205 Gti impression 3d
