Fonctionnement servo mini Z
Hello,
Je fais appel à tout les crack en électronique.
Mon besoin est de pouvoir brancher la partie servo de la mini z (4 file (2 * moteur et 2 * sauve servo) sur un récepteur classique.
J'ai acheté cette pièce d'électronique :
https://www.banggood.com/fr/DasMikro-Micro-Digital-Servo-Drive-Board-For-Mini-Z-MR03-AWD-Servo-p-1059408.html
Mais le problème c'est que le sauve servo n'a que deux file alors que je suis censé en avoir trois???
Effectivement si je démonte un servo classique le sauve servo a aussi 3 file?
Comment je peux faire?
Merci de votre aide.
Je fais appel à tout les crack en électronique.
Mon besoin est de pouvoir brancher la partie servo de la mini z (4 file (2 * moteur et 2 * sauve servo) sur un récepteur classique.
J'ai acheté cette pièce d'électronique :
https://www.banggood.com/fr/DasMikro-Micro-Digital-Servo-Drive-Board-For-Mini-Z-MR03-AWD-Servo-p-1059408.html
Mais le problème c'est que le sauve servo n'a que deux file alors que je suis censé en avoir trois???
Effectivement si je démonte un servo classique le sauve servo a aussi 3 file?
Comment je peux faire?
Merci de votre aide.
baddoc- Pilote de voiture standard
- Messages : 134
Date d'inscription : 21/04/2014
Localisation : Troarn
Re: Fonctionnement servo mini Z
Salut, cette pièce est prévue pour une MR03 ou les dernieres AWD, qui ont trois fils au potar ( pas sauve servo ^^ ce ne sont pas du tout les mêmes pièces ) Et je suppose que toi tu veux faire ça sur un autre modèle.
Il te reste a recâbler ton potar avec les 3 fils si tu veux l'utiliser ( c'est faisable sans soucis, il est prévu a la base pour 3 fils)
Il te reste a recâbler ton potar avec les 3 fils si tu veux l'utiliser ( c'est faisable sans soucis, il est prévu a la base pour 3 fils)
Sizateck- Pilote de Mini-z
- Messages : 822
Date d'inscription : 21/10/2014
Re: Fonctionnement servo mini Z
Je viens de faire le test mais ca ne change rien, je regarde cela en début d'après midi.
Merci en tout cas
Merci en tout cas
baddoc- Pilote de voiture standard
- Messages : 134
Date d'inscription : 21/04/2014
Localisation : Troarn
Re: Fonctionnement servo mini Z
Bonjour,
Je pense avoir tout bien fait mais ça ne marche pas... pourtant si je branche un vrai servo sur la voie de mon récepteur ça fonctionne?
Alors je me suis basé sur ce schéma :
![Fonctionnement servo mini Z Mini-z-servo](https://www.sainson.fr/francois/servo/mini-z-servo.jpg)
Et j'ai fait ca en ajoutant un 3ème file sur le potar:
![Fonctionnement servo mini Z Mini-z-servo2](https://www.sainson.fr/francois/servo/mini-z-servo2.jpg)
Mais quand je branche rien ne se passe ça braque d'un côté à fond et mais ca ne fait rien si je bouge le volant?
C'est grave docteur?
Merci +++
Je pense avoir tout bien fait mais ça ne marche pas... pourtant si je branche un vrai servo sur la voie de mon récepteur ça fonctionne?
Alors je me suis basé sur ce schéma :
![Fonctionnement servo mini Z Mini-z-servo](https://www.sainson.fr/francois/servo/mini-z-servo.jpg)
Et j'ai fait ca en ajoutant un 3ème file sur le potar:
![Fonctionnement servo mini Z Mini-z-servo2](https://www.sainson.fr/francois/servo/mini-z-servo2.jpg)
Mais quand je branche rien ne se passe ça braque d'un côté à fond et mais ca ne fait rien si je bouge le volant?
C'est grave docteur?
Merci +++
baddoc- Pilote de voiture standard
- Messages : 134
Date d'inscription : 21/04/2014
Localisation : Troarn
Re: Fonctionnement servo mini Z
Mauvais câblage du potar.
Tu a 3 broches sur le potar, le fil du milieu vas sur la broche du milieu de la platine servo, après tu branche les deux autres fils.
Ca se branche pas au pif hein :p
Tu a 3 broches sur le potar, le fil du milieu vas sur la broche du milieu de la platine servo, après tu branche les deux autres fils.
Ca se branche pas au pif hein :p
Sizateck- Pilote de Mini-z
- Messages : 822
Date d'inscription : 21/10/2014
Re: Fonctionnement servo mini Z
![Fonctionnement servo mini Z Promot10](https://i.servimg.com/u/f11/19/03/97/88/promot10.gif)

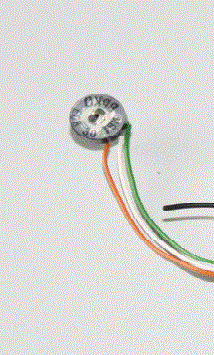

Voici le câblage d'un potar d'origine, fie toi a ça.
Sizateck- Pilote de Mini-z
- Messages : 822
Date d'inscription : 21/10/2014
Re: Fonctionnement servo mini Z
Merci de ton aide c'est très sympa.
Voici ce que j'ai refais, mais ca ne marche pas
![Fonctionnement servo mini Z Mini-z-servo3](https://www.sainson.fr/francois/servo/mini-z-servo3.jpg)
![Fonctionnement servo mini Z Mini-z-servo4](https://www.sainson.fr/francois/servo/mini-z-servo4.jpg)
![Fonctionnement servo mini Z Mini-z-servo5](https://www.sainson.fr/francois/servo/mini-z-servo5.jpg)
Voici ce que j'ai refais, mais ca ne marche pas
![Mad](https://2img.net/i/fa/i/smiles/icon_mad.gif)
![Fonctionnement servo mini Z Mini-z-servo3](https://www.sainson.fr/francois/servo/mini-z-servo3.jpg)
![Fonctionnement servo mini Z Mini-z-servo4](https://www.sainson.fr/francois/servo/mini-z-servo4.jpg)
![Fonctionnement servo mini Z Mini-z-servo5](https://www.sainson.fr/francois/servo/mini-z-servo5.jpg)
baddoc- Pilote de voiture standard
- Messages : 134
Date d'inscription : 21/04/2014
Localisation : Troarn
Re: Fonctionnement servo mini Z
Etrange, après je vois qu'un deux petit composant a bougé, juste au dessus de ou tu a soudé les fils du potar non?
Gaffe a ça.
Ca fait quoi maintenant?
Gaffe a ça.
Ca fait quoi maintenant?
Sizateck- Pilote de Mini-z
- Messages : 822
Date d'inscription : 21/10/2014
Re: Fonctionnement servo mini Z
Whouaaaaaaaaaaaaaaaaou!!!!
Ça marche nickel!!!!
J'ai refais mes soudures au propre et j'ai inversé les file blanc et noir (ceux qui ne sont pas au mieu sur le potar) et ça à fonctionné direct.
Et bien ça envoie grave!
C'est trop trop cool!
Un grand merci pour ton aide c'est vraimment cool.
@+
Ça marche nickel!!!!
J'ai refais mes soudures au propre et j'ai inversé les file blanc et noir (ceux qui ne sont pas au mieu sur le potar) et ça à fonctionné direct.
Et bien ça envoie grave!
![drapeau](/users/1613/21/34/88/smiles/3705008225.png)
C'est trop trop cool!
Un grand merci pour ton aide c'est vraimment cool.
@+
baddoc- Pilote de voiture standard
- Messages : 134
Date d'inscription : 21/04/2014
Localisation : Troarn
Re: Fonctionnement servo mini Z
Pas de soucis!
Bons roulages!
Bons roulages!
Sizateck- Pilote de Mini-z
- Messages : 822
Date d'inscription : 21/10/2014
