Re: Chargeur Graupner Ultramat 14 plus
bonsoir freinetard ,
je pense qu'il faut que tu attendes un peu , les réponses vont venir !
je pense qu'il faut que tu attendes un peu , les réponses vont venir !
patmon91- Pilote de Mini-z
-
Messages : 9459
Date d'inscription : 09/01/2012
Age : 71
Localisation : 91150 - ESSONNE
Re: Chargeur Graupner Ultramat 14 plus
Bonsoir
Je ne suis pas expert en électricité mais en regardant le mode d'emploi du chargeur
Mode emploi
il semble avoir les mêmes fonctions que l'Ultimat 14
Dans ce cas le branchement serait identique à celui décrit dans le post
Bonne nuit
Je ne suis pas expert en électricité mais en regardant le mode d'emploi du chargeur
Mode emploi
il semble avoir les mêmes fonctions que l'Ultimat 14
Dans ce cas le branchement serait identique à celui décrit dans le post
Bonne nuit
MH60- Modérateur
- Messages : 2154
Date d'inscription : 08/06/2012
Age : 74
Localisation : Cambronne les Clermont Oise
Re: Chargeur Graupner Ultramat 14 plus
Bon j'ai tous les éléments pour attaquer le câblage.
Un vieux châssis de 02, le chargeur Skyrc D100 et une nappe d'équilibrage.
Par contre j'ai une question pour Stc.
Dans ton post tu dis que le ground est à droite sur le chargeur puis que c'est numéroté de 1 à 6 de droite à gauche puis après tu parles de branchement de gauche à droite.
Donc je comprends pas.
Sur mon chargeur j'ai 7 broches.
Le - est à droite puis c'est numéroté de 1 à 6 de droite à gauche.
Sur la photo du montage suivant on voit le branchement de droite à gauche donc les plots 5 et 6 sont non branchés.
Est ce que cela veut dire que le + du premier accu va avec la broche ground de la prise d'équilibrage ou avec le pin numéro 1.
Dans ce cas faut il brancher le ground ou commencer du numéro 1 au 5.
Et si je me trompe je risque de casser mon chargeur ou pas ?
Un vieux châssis de 02, le chargeur Skyrc D100 et une nappe d'équilibrage.
Par contre j'ai une question pour Stc.
Dans ton post tu dis que le ground est à droite sur le chargeur puis que c'est numéroté de 1 à 6 de droite à gauche puis après tu parles de branchement de gauche à droite.
Donc je comprends pas.
Sur mon chargeur j'ai 7 broches.
Le - est à droite puis c'est numéroté de 1 à 6 de droite à gauche.
Sur la photo du montage suivant on voit le branchement de droite à gauche donc les plots 5 et 6 sont non branchés.
Est ce que cela veut dire que le + du premier accu va avec la broche ground de la prise d'équilibrage ou avec le pin numéro 1.
Dans ce cas faut il brancher le ground ou commencer du numéro 1 au 5.
Et si je me trompe je risque de casser mon chargeur ou pas ?
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bon je vais attaquer les soudures cet après-midi.
Si je me trompe dans les branchements je risque quoi ?
De griller le chargeur ?
Si je me trompe dans les branchements je risque quoi ?
De griller le chargeur ?
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bonjour
Personnellement je n'en sais rien, peut être quelqu'un de plus doué en électronique
La seule chose que je peux affirmer c'est qu'avec le branchement indiqué dans le post cela fonctionne
Bonne journée
Personnellement je n'en sais rien, peut être quelqu'un de plus doué en électronique
La seule chose que je peux affirmer c'est qu'avec le branchement indiqué dans le post cela fonctionne
Bonne journée
MH60- Modérateur
- Messages : 2154
Date d'inscription : 08/06/2012
Age : 74
Localisation : Cambronne les Clermont Oise
Re: Chargeur Graupner Ultramat 14 plus
Bonjour,
J'ai un chargeur double LIPO COBRA CH 100, et si je comprend ce que vous dites, on peu ce servir de ce chargeur que j'utilise pour recharger mes lipo 2S pour mon TT 1/8ème pour charger des nimh pour la mini z, mais il faut alors "bidouiller" un support pour intégrer les 4 piles R3, dans mon cas je pourrais en mettre 8, car 2 sorties.
Ci joint lien internet de mon chargeur : http://www.absolu-modelisme.com/media/downloadable/files/notices//n/o/notice_rc-system_chargeur_cobra_ch100.pdf
merci de vos conseils et astuces, pour éviter achat doublon peu être.
Z édement votre
J'ai un chargeur double LIPO COBRA CH 100, et si je comprend ce que vous dites, on peu ce servir de ce chargeur que j'utilise pour recharger mes lipo 2S pour mon TT 1/8ème pour charger des nimh pour la mini z, mais il faut alors "bidouiller" un support pour intégrer les 4 piles R3, dans mon cas je pourrais en mettre 8, car 2 sorties.
Ci joint lien internet de mon chargeur : http://www.absolu-modelisme.com/media/downloadable/files/notices//n/o/notice_rc-system_chargeur_cobra_ch100.pdf
merci de vos conseils et astuces, pour éviter achat doublon peu être.
Z édement votre
civodul92- Pilote de voiture "pot de yaourt"
- Messages : 35
Date d'inscription : 26/05/2016
Age : 48
Localisation : BAGNEUX 92
Re: Chargeur Graupner Ultramat 14 plus
Ce chargeur est le même que le mien.
Je vais attaquer les soudures cet après-midi.
Il pleut donc autant s'occuper à l'intérieur.
Je vais attaquer les soudures cet après-midi.
Il pleut donc autant s'occuper à l'intérieur.
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bon c'est fait.
Mais comment sait on si ça marche.
Je viens de lancer une charge auto.
Ça charge à 1 ampère après avoir démarré à 0.1 ampère.
Voltage 6.22v
Et puis c'est tout.
Comment on voit si ça équilibre le pack
Mais comment sait on si ça marche.
Je viens de lancer une charge auto.
Ça charge à 1 ampère après avoir démarré à 0.1 ampère.
Voltage 6.22v
Et puis c'est tout.
Comment on voit si ça équilibre le pack
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
A priori ça ne fonctionne pas.
J'ai fait une charge puis une décharge.
J'ai l'impression que le chargeur voit le pack comme un seul accu.
Donc soit mon branchement n'est pas bon, soit le chargeur ne gère pas l'équilibrage pour les nimh
J'ai fait une charge puis une décharge.
J'ai l'impression que le chargeur voit le pack comme un seul accu.
Donc soit mon branchement n'est pas bon, soit le chargeur ne gère pas l'équilibrage pour les nimh
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bonjour
Excuse moi de ne pas avoir répondu plus tôt mais je ne suis rentré qu'hier au soir de St Malo (vu le temps ici j'aurai mieux fait d'y rester)

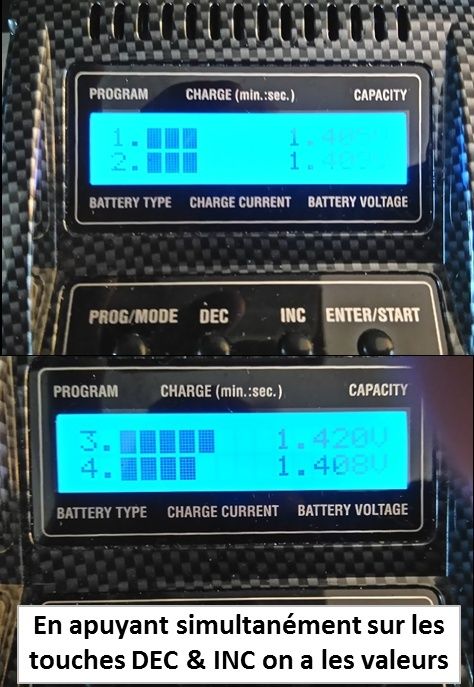

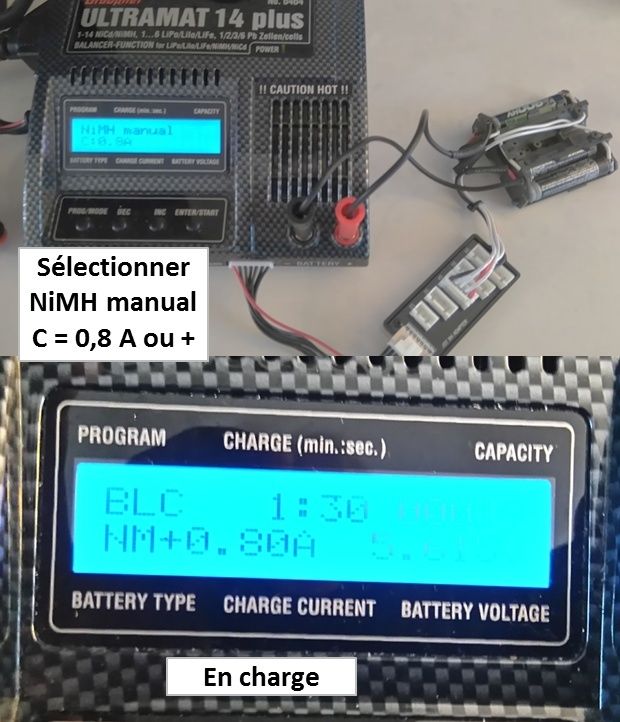

J'ai mis en charge ce matin un pack d'accus et voila ce que ça donne
On peut ajuster la valeur de 0,8 A, à mon avis ça doit être une valeur maxi
Après 26 minutes de charge (les accus n'étaient pas vides) j'ai l'arrêt du chargeur et les quatre accus sont parfaitement équilibrés
J'ai une indication en fin de charge de 296 Ohm mais je ne sais pas interpréter cette valeur
En espérant que ces informations te seront utiles
Excuse moi de ne pas avoir répondu plus tôt mais je ne suis rentré qu'hier au soir de St Malo (vu le temps ici j'aurai mieux fait d'y rester)
J'ai mis en charge ce matin un pack d'accus et voila ce que ça donne
On peut ajuster la valeur de 0,8 A, à mon avis ça doit être une valeur maxi
Après 26 minutes de charge (les accus n'étaient pas vides) j'ai l'arrêt du chargeur et les quatre accus sont parfaitement équilibrés
J'ai une indication en fin de charge de 296 Ohm mais je ne sais pas interpréter cette valeur
En espérant que ces informations te seront utiles
MH60- Modérateur
- Messages : 2154
Date d'inscription : 08/06/2012
Age : 74
Localisation : Cambronne les Clermont Oise
Re: Chargeur Graupner Ultramat 14 plus
Merci pour ta réponse.
Alors déjà je ne suis pas passé par la plaque d'équilibrage donc je ne sais pas si ça change quelque chose.
Ensuite sur le Graupner quand tu charges des lipo est ce que tu as la valeur de chaque élément.
A priori ce n'est pas le cas sur le mien donc peut être que je n'aurais pas la valeur de chaque pile nimh non plus.
Alors déjà je ne suis pas passé par la plaque d'équilibrage donc je ne sais pas si ça change quelque chose.
Ensuite sur le Graupner quand tu charges des lipo est ce que tu as la valeur de chaque élément.
A priori ce n'est pas le cas sur le mien donc peut être que je n'aurais pas la valeur de chaque pile nimh non plus.
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Je viens d'essayer avec l'équilibrage et ça me met le chargeur en erreur.
Donc autre question dans ton branchement est ce que tu branches le pin - en tant que pin 1 et donc sur le + de la première pile ou alors es ce que tu ne branches pas le pin - et tu commences direct par le pin 1 sur le + de la première pile ?
Donc autre question dans ton branchement est ce que tu branches le pin - en tant que pin 1 et donc sur le + de la première pile ou alors es ce que tu ne branches pas le pin - et tu commences direct par le pin 1 sur le + de la première pile ?
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bonsoir

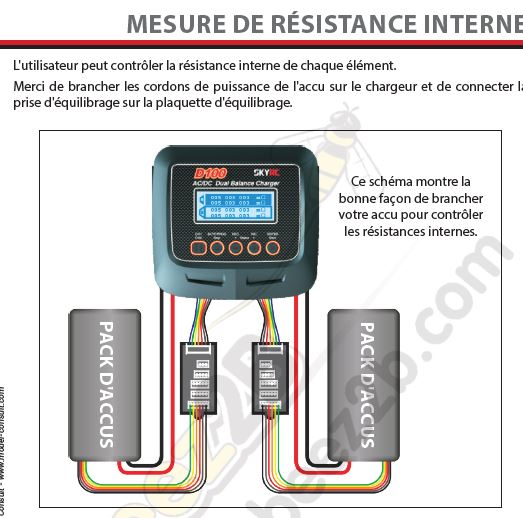

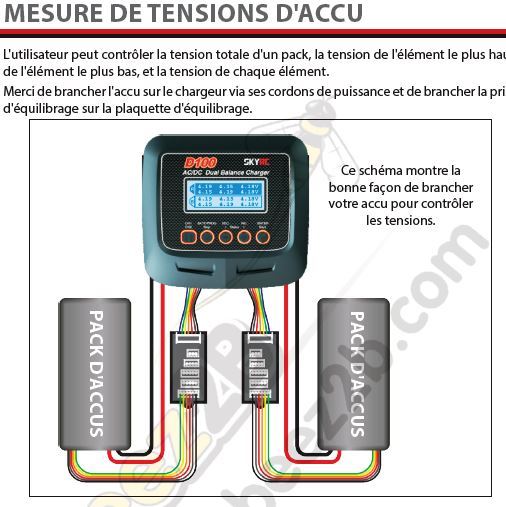

Première chose : toutes les données précédentes sont faites pour un chargeur Graupner Ultramat 14 ou 16, je ne garantie pas, bien que les fonctions des deux chargeurs soient similaires, que les branchements soient strictement identiques.
Pour le branchement il a été fait exactement comme indiqué dans le schéma du post
J'ai relu la notice de ton chargeur et il n'y a pas de raison que cela ne fonctionne pas, d'autant que sur le Graupner tu as la résistance du pack tandis que sue le SkyRC tu as la résistance de chaque élément
Bon courage et bonne soirée
Première chose : toutes les données précédentes sont faites pour un chargeur Graupner Ultramat 14 ou 16, je ne garantie pas, bien que les fonctions des deux chargeurs soient similaires, que les branchements soient strictement identiques.
C'est sur que si tu n'es pas passé par la fonction "balancer" tu n'auras pas d'équilibrage, ni la lecture de la tension de chaque accusAlors déjà je ne suis pas passé par la plaque d'équilibrage donc je ne sais pas si ça change quelque chose.
Oui exactement comme pour les NiMHEnsuite sur le Graupner quand tu charges des lipo est ce que tu as la valeur de chaque élément.
Si tu as ce message il ya certainement une erreur de branchement.Je viens d'essayer avec l'équilibrage et ça me met le chargeur en erreur.
Pour le branchement il a été fait exactement comme indiqué dans le schéma du post
J'ai relu la notice de ton chargeur et il n'y a pas de raison que cela ne fonctionne pas, d'autant que sur le Graupner tu as la résistance du pack tandis que sue le SkyRC tu as la résistance de chaque élément
Bon courage et bonne soirée
MH60- Modérateur
- Messages : 2154
Date d'inscription : 08/06/2012
Age : 74
Localisation : Cambronne les Clermont Oise
Re: Chargeur Graupner Ultramat 14 plus
Alors déjà je n'ai pas de programme balance pour les nimh alors qu'il existe dans le menu lipo.
Donc ça veut peut être dire que ce n'est pas possible.
Autre question quand je charge une lipo dans le mode charge en passant par la plaque les cellules sont équilibrés ou pas ?
Ou faut il absolument passer par le menu Balance ?
Merci encore
Donc ça veut peut être dire que ce n'est pas possible.
Autre question quand je charge une lipo dans le mode charge en passant par la plaque les cellules sont équilibrés ou pas ?
Ou faut il absolument passer par le menu Balance ?
Merci encore
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bonsoir
Je ne peux pas répondre pour ton chargeur, mais pour le Graupner à partir du moment que tu branches la prise d'équilibrage, aussi bien en LiPo LiFe ou NiMh les accus sont équilibrés
Bonne soirée
Je ne peux pas répondre pour ton chargeur, mais pour le Graupner à partir du moment que tu branches la prise d'équilibrage, aussi bien en LiPo LiFe ou NiMh les accus sont équilibrés
Bonne soirée
MH60- Modérateur
- Messages : 2154
Date d'inscription : 08/06/2012
Age : 74
Localisation : Cambronne les Clermont Oise
Re: Chargeur Graupner Ultramat 14 plus

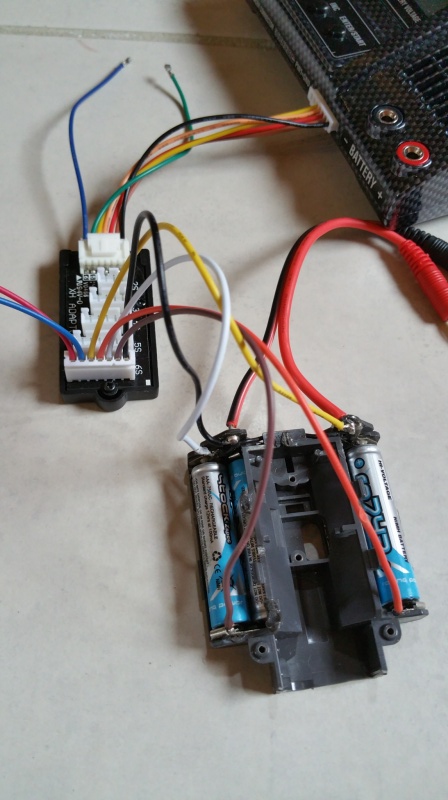

Sur tes photos le fil rouge va de où à où.
On dirait qu'il va du plus de l'accu 1 à la borne de gauche du chargeur.
Alors que selon le schéma il devrait aller du plus accu à la borne gnd ou - pour le skyrc su chargeur
On dirait qu'il va du plus de l'accu 1 à la borne de gauche du chargeur.
Alors que selon le schéma il devrait aller du plus accu à la borne gnd ou - pour le skyrc su chargeur
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Autre question.
Connais tu les chargeurs Graupner Trio.
J'ai l'impression que seulement le premier slot peut faire de l'équilibrage sur les nimh.
Mon but étant de charger plusieurs packs à la fois je crois que ça ne va pas être possible.
Connais tu les chargeurs Graupner Trio.
J'ai l'impression que seulement le premier slot peut faire de l'équilibrage sur les nimh.
Mon but étant de charger plusieurs packs à la fois je crois que ça ne va pas être possible.
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bonsoir
Pour le branchement le plus est sur le pin 1 et le moins sur le pin 5 de la prise d'équilibrage.
Pour le branchement sur le chargeur cela revient au branchement fait par thib le branchement sur le chargeur, pour l'équilibrage, le moins à droite et le plus à gauche. Bien sûr pour le Graupner.
Autrement je ne connais pas les chargeurs trio.
J'espère que toute ces explications te suffiront pour réaliser tes montages
Bonne soirée
Pour le branchement le plus est sur le pin 1 et le moins sur le pin 5 de la prise d'équilibrage.
Pour le branchement sur le chargeur cela revient au branchement fait par thib le branchement sur le chargeur, pour l'équilibrage, le moins à droite et le plus à gauche. Bien sûr pour le Graupner.
Autrement je ne connais pas les chargeurs trio.
J'espère que toute ces explications te suffiront pour réaliser tes montages
Bonne soirée
MH60- Modérateur
- Messages : 2154
Date d'inscription : 08/06/2012
Age : 74
Localisation : Cambronne les Clermont Oise
Re: Chargeur Graupner Ultramat 14 plus
Donc il y a croisement entre le plus qui est d'un côté sur la plaque mais de l'autre sur le chargeur.
En fait il se retrouve une fois à droite sur le - de la plaque appelé aussi gnd par contre il se retrouve à gauche sur le pin 5 sur le Graupner.
J'essaie ça dès que je rentre c'est à dire lundi.
Mais malgré tout je n'ai pas de mode balance en nimh donc je suis pas sûr que ça fonctionne.
Je suis en train de voir pour acheter un ultramat.
Je suis un peu têtu comme garçon
En fait il se retrouve une fois à droite sur le - de la plaque appelé aussi gnd par contre il se retrouve à gauche sur le pin 5 sur le Graupner.
J'essaie ça dès que je rentre c'est à dire lundi.
Mais malgré tout je n'ai pas de mode balance en nimh donc je suis pas sûr que ça fonctionne.
Je suis en train de voir pour acheter un ultramat.
Je suis un peu têtu comme garçon
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bonsoir.
J'ai reçu mon Graupner et j'ai tout essayé et rien à faire.
J'ai croisé un peu tous les fils et rien à faire par contre la nappe branché sur le Graupner et la plaque d'équilibrage viennent de mon Skyrc donc le problème vient peut être de là.
J'ai reçu mon Graupner et j'ai tout essayé et rien à faire.
J'ai croisé un peu tous les fils et rien à faire par contre la nappe branché sur le Graupner et la plaque d'équilibrage viennent de mon Skyrc donc le problème vient peut être de là.
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
Bonsoir
A part le branchement de la prise d'équilibrage je ne vois pas d'autre problème.
La seule chose que je peux affirmer c'est que mon branchement et celui de thib effectués selon le schéma de STC fonctionnent
Le problème ne peut venir que de là
Bon courage
A part le branchement de la prise d'équilibrage je ne vois pas d'autre problème.
La seule chose que je peux affirmer c'est que mon branchement et celui de thib effectués selon le schéma de STC fonctionnent
Le problème ne peut venir que de là
Bon courage
MH60- Modérateur
- Messages : 2154
Date d'inscription : 08/06/2012
Age : 74
Localisation : Cambronne les Clermont Oise
Re: Chargeur Graupner Ultramat 14 plus
Bon ça marche enfin avec un nouveau branchement.
Par contre je trouve pas le programme de décharge.
Le Graupner ne le fait pas comme les powerex ou autres ?
Par contre je trouve pas le programme de décharge.
Le Graupner ne le fait pas comme les powerex ou autres ?
freinetard- Pilote de Mini-z
- Messages : 500
Date d'inscription : 20/10/2014
Age : 50
Localisation : Billom (Puy de Dôme)
Re: Chargeur Graupner Ultramat 14 plus
bonjour a tous
quelle est la différence entre ultramat 14 et 14S
merci
quelle est la différence entre ultramat 14 et 14S
merci
ptt fred- Pilote d'engins spatiaux
- Messages : 397
Date d'inscription : 04/06/2012
Page 2 sur 2 • 1, 2
Sujets similaires
» Graupner Ultramat 18 pour Accus ??
» trieuse accus
» question de debutant chergeur graupner ultrmat 18
» Ultramat duo 60 et accus lipo gl ?
» Problème de charge lipo sur ultramat 16
» trieuse accus
» question de debutant chergeur graupner ultrmat 18
» Ultramat duo 60 et accus lipo gl ?
» Problème de charge lipo sur ultramat 16
Page 2 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
Aujourd'hui à 0:25 par Gwen56
» Nouveau à Nantes (44) !
Aujourd'hui à 0:06 par patmon91
» Gl-racing 1-28-Formula-One
Hier à 18:00 par fino
» Sanwa MT5 ou MTR et micro-recepteur
Hier à 16:58 par Nieder63
» Début des hostilités Championnat MiniZ Yapluka le 27 10 2024
Jeu 5 Déc 2024 - 21:23 par lekifs
» TROPHEE DE SAÔNE & LOIRE - MANCHE 2
Mer 4 Déc 2024 - 2:24 par camm71
» 2ème MANCHE TDAS - MZCS (CLUSES) les 30 novembre et 1er décembre 2024
Mar 3 Déc 2024 - 22:12 par KosRiky
» Classement TDAS 2024-2025
Mar 3 Déc 2024 - 21:59 par KosRiky
» 2ème Manche CAL2024/2025 Hirsingue 19 janvier 2024
Mar 3 Déc 2024 - 16:03 par Stephane68130
