comment placé des accus

Aller en bas

comment placé des accus  Empty comment placé des accus

Message  rollandez le Sam 12 Nov 2016 - 18:54

bonjour a tous
passage a des nouveaux accus dans ma ve
accus en 3.7v x2
il vaut mieux les placer au milieu ou sur les cotés

merci

gilles
rollandez
rollandez
Pilote de course
Pilote de course

Messages : 249
Date d'inscription : 21/01/2012
Age : 47
Localisation : MABLY

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  N²O le Sam 12 Nov 2016 - 20:33

il faut les 4 mais ils ne se placent pas dans un châssis nimh
avec les 4 accus tu fait du 2s2p! soit du 8.4v 1100mah!
il faut modifier le cablage du chassis!

vas voir sur le compte fb de pn racing!
et pour la charge c'est pareil comme un lipo.

si tu met tes accus comme ca ta platine ve (uniquement ve) crame direct.
a bon entendeur
N²O
N²O
Pilote de course
Pilote de course

Messages : 206
Date d'inscription : 02/04/2013
Age : 32
Localisation : Montauban

http://www.cmz31.net/

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  rollandez le Dim 13 Nov 2016 - 1:21

je te remerci n2o je demande juste s il il faut métre le accus au millieu ou au centre pour le reste je connais le branchement je suis de la partie
rollandez
rollandez
Pilote de course
Pilote de course

Messages : 249
Date d'inscription : 21/01/2012
Age : 47
Localisation : MABLY

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  snowboarder38 le Dim 13 Nov 2016 - 8:37

Salut Gilles,

En faite tu met les 4 accus dans la Z!

Tu montes les deux de droite en série
Tu montes les deux de gauche en série

Ça te fait "deux pack" de 7,4v independent que tu met en parallèle.

Est-ce plus clair?

J'ai pas de chassis PN sous la main pour te faire un schema de câblage (je regarde tout à l'heure en rentrant )

A++

Snow


Dernière édition par snowboarder38 le Dim 13 Nov 2016 - 10:05, édité 1 fois

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  comment placé des accus  Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2821
Date d'inscription : 10/06/2012
Age : 37
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  Yoshimura le Dim 13 Nov 2016 - 8:45

C'est pas plutôt les deux de droite en parallèle, les deux de gauche en parallèle, et les deux ensembles en série?
Ca m'a l'air pas mal ces accus Smile
Yoshimura
Yoshimura
Pilote de tracteur
Pilote de tracteur

Messages : 99
Date d'inscription : 12/11/2012
Localisation : Verin

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  thib le Dim 13 Nov 2016 - 9:19

Ca peux aider!!comment placé des accus  Image12

________________________________________________________________________________________________________________________________________
comment placé des accus  Broche10
thib
thib
Modérateur
Modérateur

Concours carro été 2013 & Hivers 2013-2014
Messages : 1751
Date d'inscription : 06/11/2012
Localisation : Lyon

http://otdesignminiz.blogspot.fr/

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  snowboarder38 le Dim 13 Nov 2016 - 9:22

Merci thib,

C'est encore plus clair que mon bla bla du dessus.


________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  comment placé des accus  Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2821
Date d'inscription : 10/06/2012
Age : 37
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  MH60 le Dim 13 Nov 2016 - 9:32

Bonjour

Vu sur la page Facebook Pn racing
comment placé des accus  Branch10
comment placé des accus  Branch11

Avec le commentaire suivant:
Les platines ASF ne supportent pas 2 cellules li-Ion, seulement les platines VE ou VE pro supportent 2 cellules li-Ion 7.4 v, donc vous pouvez faire 2 x2, ce qui veux dire deux cellules de 7.4 v avec deux batteries en parallèles. La capacité totale sera de 1110 mah avec une tension de 7.4 v, super rapide, super léger et une important temps de roulage
(ASF brush board not support 2 cells Liion, only VE or VE pro support 2cells Lipo 7.4V, so you can criuct 2x2 mean two cells on group 7.4V with two group battery parallel, total capacity will be 1110mah with 7.4V, super light super fast and super long run time.)

Bon dimanche

Il y a des plus rapides que moi
MH60
MH60
Modérateur
Modérateur

Messages : 2092
Date d'inscription : 08/06/2012
Age : 69
Localisation : Cambronne les Clermont Oise

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  rollandez le Dim 13 Nov 2016 - 10:04

je vous remercie les potos pour les réponces

a bientot
gilles
rollandez
rollandez
Pilote de course
Pilote de course

Messages : 249
Date d'inscription : 21/01/2012
Age : 47
Localisation : MABLY

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  thib le Dim 13 Nov 2016 - 10:47

Pour vous donner une idée de la différence de poids!
comment placé des accus  Image15
comment placé des accus  Image16

________________________________________________________________________________________________________________________________________
comment placé des accus  Broche10
thib
thib
Modérateur
Modérateur

Concours carro été 2013 & Hivers 2013-2014
Messages : 1751
Date d'inscription : 06/11/2012
Localisation : Lyon

http://otdesignminiz.blogspot.fr/

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  picatarte67 le Dim 13 Nov 2016 - 11:02

Moi aussi ca fait qq temps que je regarde sans trop comprendre... par contre ca se charge comme un lipo, ca veux dire que faut charger avec des chargeur specifique et chaque accu a l'unite... un peu fastidieux quand meme scratch et faut 4 stand de charge sur par exemple un chargeur quattro
picatarte67
picatarte67
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 15
Date d'inscription : 11/10/2016

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  MH60 le Dim 13 Nov 2016 - 11:24

Bonjour

Personnellement j'avais bidouillé un montage pour pouvoir charger des accus Ni Mh individuellement.
http://www.minizfrance.com/t2848-chargeur-graupner-ultramat-14-plus?highlight=ultramat

Je pense que l'on peut bidouiller le même genre de montage en demandant à un spécialiste les branchement ou faire des branchements comme pour les accus Li Fe

comment placé des accus  Graupn10

Bonne journée
MH60
MH60
Modérateur
Modérateur

Messages : 2092
Date d'inscription : 08/06/2012
Age : 69
Localisation : Cambronne les Clermont Oise

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  freinetard le Dim 13 Nov 2016 - 12:26

Et les nouveaux chargeurs de type de orion iq4x ou skyrc mc3000 le font automatiquement non ?
freinetard
freinetard
Pilote de Mini-z
Pilote de Mini-z

Messages : 491
Date d'inscription : 20/10/2014
Age : 45
Localisation : Billom (Puy de Dôme)

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  thib le Dim 13 Nov 2016 - 12:56

Il me semble que l'orion non mais le Mc 3000 oui.
Sinon tout ce qui est chargeurs externe pour accus de cigarettes électroniques oui. Juste à vérifier la compatibilité. A savoir que AAA correspond à 10440 en Li ion.
Quelques exemple avec : Opus BT c 3100 (c'est celui que j'utilise compatible NiMh, Li-Ion, etc...), Efest Luc V4, Xtar VC4, et bien d'autres encore!!

________________________________________________________________________________________________________________________________________
comment placé des accus  Broche10
thib
thib
Modérateur
Modérateur

Concours carro été 2013 & Hivers 2013-2014
Messages : 1751
Date d'inscription : 06/11/2012
Localisation : Lyon

http://otdesignminiz.blogspot.fr/

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  picatarte67 le Dim 13 Nov 2016 - 13:01

J'avais lu des choses pas très rassurante sur des chargeurs de ce type qui sont très basiques. Comme le efest Neutral
picatarte67
picatarte67
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 15
Date d'inscription : 11/10/2016

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  freinetard le Dim 13 Nov 2016 - 13:29

En fait deux piles lithium suffirait en voltage mais il faudrait qu'elles soient plus fortes en ampères.

C'est bien ça ?


Par contre pourquoi les platines charbons ne les acceptent pas ?
7.4 volts c'est trop pour elle ?

Très intéressant ce post.
Je vais suivre ça de très près
freinetard
freinetard
Pilote de Mini-z
Pilote de Mini-z

Messages : 491
Date d'inscription : 20/10/2014
Age : 45
Localisation : Billom (Puy de Dôme)

Revenir en haut Aller en bas

comment placé des accus  Empty AVERTISSEMENT UTILISATION ACCUS PN Racing LI-ON 3.7V

Message  snowboarder38 le Dim 13 Nov 2016 - 13:46

Bonjour à tous,

Ces nouveaux accus demandent une attention particulière.

Il ne faut pas utiliser de chargeur NI-MH, ni de programme Ni-MH, ni de montages dédiés au NI-MH pour les recharger.

Mini-Z France se dégage de toute responsabilité sur les post non maîtrisés à ce sujet.

PN Racing reste la référence en terme de "NORME et CONSIGNES d'utilisation"

Il existe plusieurs models de chargeurs compatibles mais voici celui préconisé par PN:

LUC V4

comment placé des accus  Luc-v410

Chargeur que l'on retrouve dans les Cigarettes Electronique car c'est la même technologie qui est utilisée

- Le schéma de câblage sur châssis PN est le suivant:

comment placé des accus  Image12


- Le schéma de câblage sur châssis Kyosho est le suivant:

comment placé des accus  Captur10


comment placé des accus  0210

PS: à câbler bien plus cours en temps normale  Wink


- Les platines compatibles sont UNIQUEMENT les Ve et Ve PRO

- Attention les puces de comptage ne sont plus utilisable directement car elles ne supportent que 6V en entrée

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  comment placé des accus  Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2821
Date d'inscription : 10/06/2012
Age : 37
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  picatarte67 le Dim 13 Nov 2016 - 13:58

Donc si on résume, le plus simple:

- un chargeur efest (la nouvelle version car il y avait de pb de voltage sur les débuts)
- une mini Z VE ou VE pro
- chassis pn car a l'air plus propre une fois recablé
- le recablage qui va bien

Intéressant car sur les VE quand les nimh sont pas au top c'est pas top.
picatarte67
picatarte67
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 15
Date d'inscription : 11/10/2016

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  Pinou le Dim 17 Déc 2017 - 15:29

Salut, je sais que le sujet date un peu, mais savez vous ou trouver ces accus li-on Pn ?
Pinou
Pinou
Pilote de voiture standard
Pilote de voiture standard

Messages : 139
Date d'inscription : 01/10/2017

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  lithium le Dim 17 Déc 2017 - 22:13

lithium
lithium
Pilote de Mini-z
Pilote de Mini-z

Messages : 416
Date d'inscription : 08/03/2012
Localisation : 28

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  fino le Lun 1 Avr 2019 - 21:15

Hello,

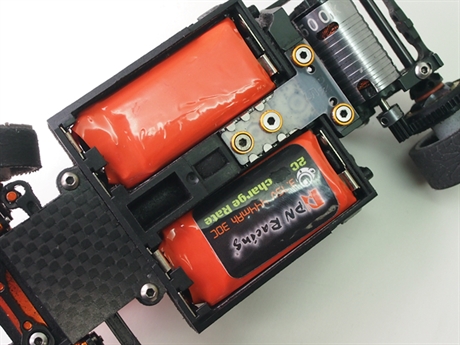

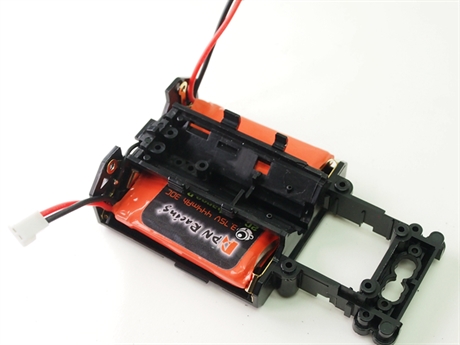

Je deterre un peu ce topic, mais est ce bien le même principe de cablage avec les accus Lipo PN ci-dessous ? (Pour une VE Pro)

Les 2 cosses reliées ensemble
Et une batterie connecté respectivement sur le plus et sur le moins.

comment placé des accus  700444-2

comment placé des accus  700444-1
fino
fino
Pilote de Mini-z
Pilote de Mini-z

Messages : 503
Date d'inscription : 21/05/2015

http://www.miniz59.fr

Revenir en haut Aller en bas

comment placé des accus  Empty Re: comment placé des accus

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
