Tour à pneu "Home made"
Bonsoir,
Un petit post pour vous présenter le tour à pneus que je viens de terminer.
Je voulais quelque chose de très simple, pas trop compliqué à réaliser mais ayant tout de même un peu de gueule.

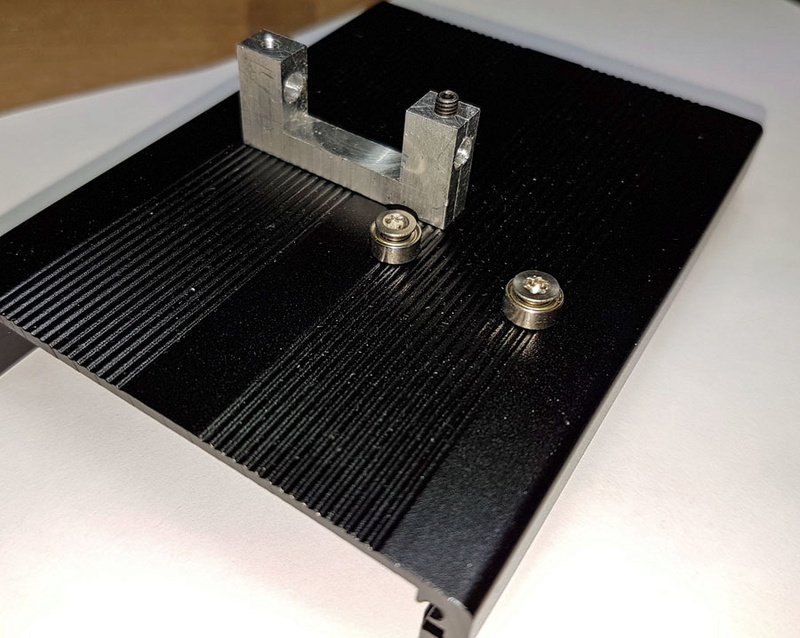

Je suis parti sur un boitier en alu noir sur lequel j’ai visé un support qui permet le basculement de la partie motorisée.
J’ai mis également deux roulements qui permettent de faire coulisser en butée le support de l’abrasif.

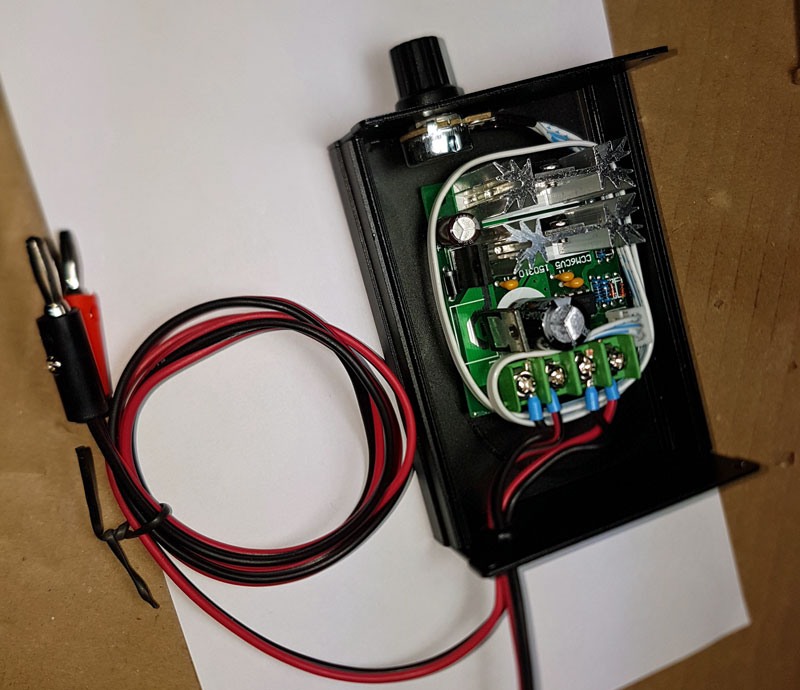

Je voulais pouvoir régler la vitesse de rotation … donc dans le boitier j’ai mis un variateur de vitesse PWM.
L’avantage c’est qu’il peut être alimenté de 12V à 24V. Si on n’a pas d’alim 12V on peut récupérer une vieille alim de PC portable (19V 3A ça marche impec).

Voilà le reste.
Le moteur est un 12.000 tr/min @ 12V avec ventilateur intégré.

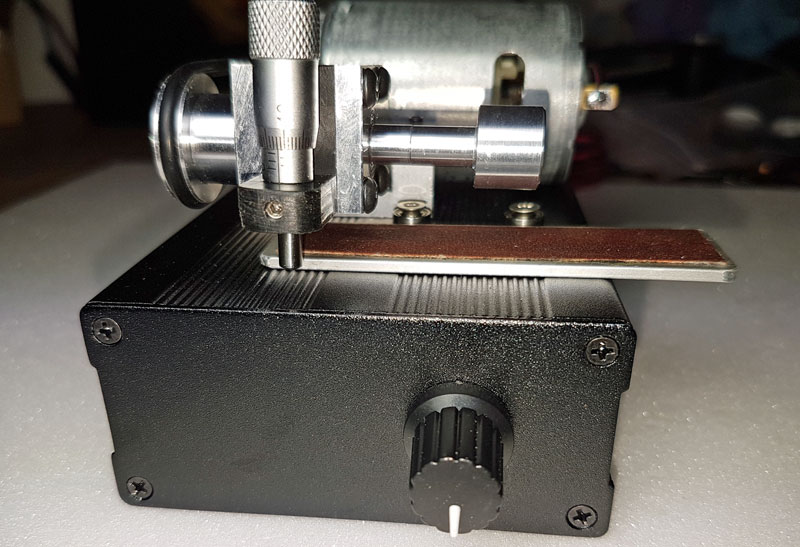

Le réglage du diamètre se fait en limitant la course à l’aide d’un micromètre.

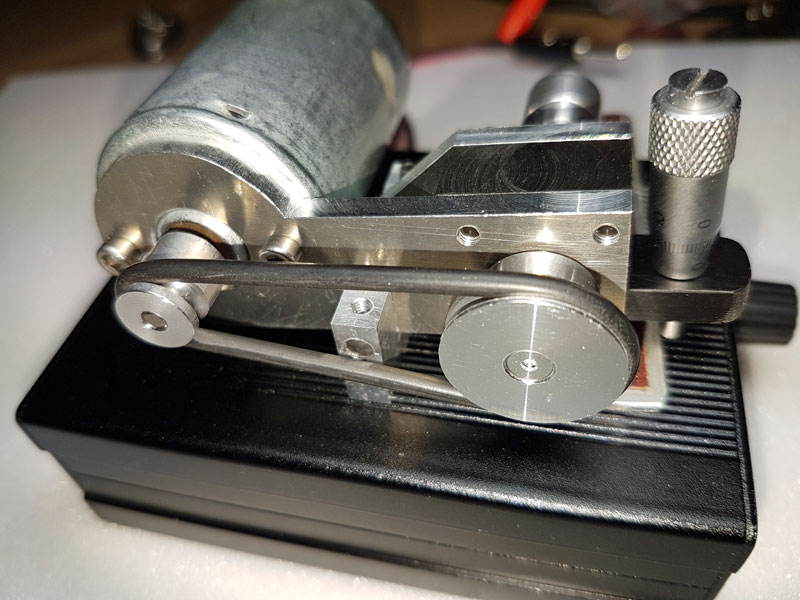

L’entrainement se fait par un joint torique de diam 3mm.
Le rapport de réduction est de 1:2

L’abrasif est tout simplement de la bande de papier de verre industrielle collée sur une plaquette en alu (sur la photo c’est un grain fin mais j’utilise un grain plus gros pour tourner … le fin est gardé pour la finition).


Pour le fonctionnement c’est tout simple.

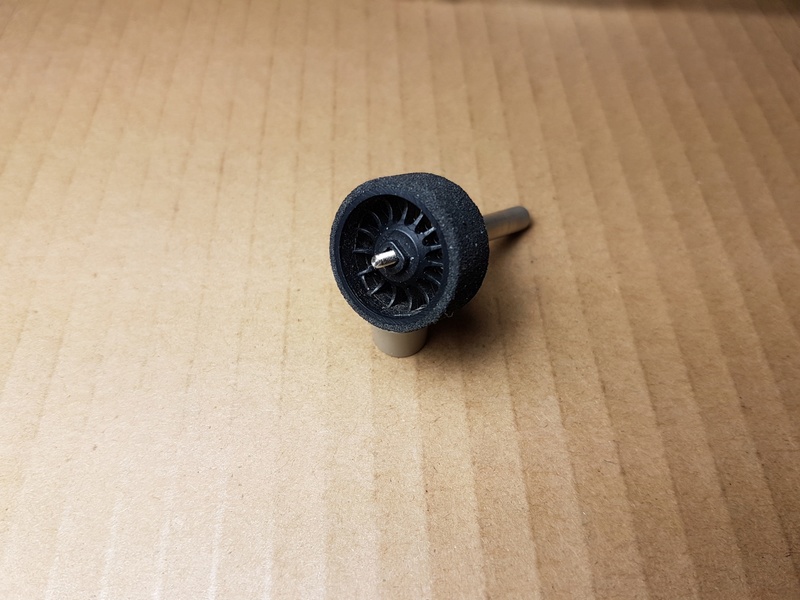

On visse le pneu en place et on met en route.
Puis on bascule vers l’avant en faisait faire un mouvement de va-et-vient à la plaquette abrasive … cela permet de limiter complètement l’échauffement de la mousse. Aucun dégagement de fumée, juste de la mousse qui part.
On dévisse le micromètre jusqu’à avoir le bon diamètre.
Toutes les pièces alu sont en alu 7075 (sauf le boitier). La partie noire qui supporte le micromètre est en POM noir.
Julien
Un petit post pour vous présenter le tour à pneus que je viens de terminer.
Je voulais quelque chose de très simple, pas trop compliqué à réaliser mais ayant tout de même un peu de gueule.
Je suis parti sur un boitier en alu noir sur lequel j’ai visé un support qui permet le basculement de la partie motorisée.
J’ai mis également deux roulements qui permettent de faire coulisser en butée le support de l’abrasif.

Je voulais pouvoir régler la vitesse de rotation … donc dans le boitier j’ai mis un variateur de vitesse PWM.
L’avantage c’est qu’il peut être alimenté de 12V à 24V. Si on n’a pas d’alim 12V on peut récupérer une vieille alim de PC portable (19V 3A ça marche impec).

Voilà le reste.
Le moteur est un 12.000 tr/min @ 12V avec ventilateur intégré.
Le réglage du diamètre se fait en limitant la course à l’aide d’un micromètre.

L’entrainement se fait par un joint torique de diam 3mm.
Le rapport de réduction est de 1:2

L’abrasif est tout simplement de la bande de papier de verre industrielle collée sur une plaquette en alu (sur la photo c’est un grain fin mais j’utilise un grain plus gros pour tourner … le fin est gardé pour la finition).


Pour le fonctionnement c’est tout simple.
On visse le pneu en place et on met en route.
Puis on bascule vers l’avant en faisait faire un mouvement de va-et-vient à la plaquette abrasive … cela permet de limiter complètement l’échauffement de la mousse. Aucun dégagement de fumée, juste de la mousse qui part.
On dévisse le micromètre jusqu’à avoir le bon diamètre.
Toutes les pièces alu sont en alu 7075 (sauf le boitier). La partie noire qui supporte le micromètre est en POM noir.
Julien
julien_a- Pilote d'auto-tamponneuse
- Messages : 12
Date d'inscription : 19/12/2012
Re: Tour à pneu "Home made"
Joli boulot belle integration sur le boitier noir

p'titseb- Pilote hors norme
- Messages : 260
Date d'inscription : 26/11/2013
Age : 45
Localisation : Yvelines
Re: Tour à pneu "Home made"
Beau travail et bonne idée pour le réglage de vitesse de rotation.
Fadada- Pilote de tracteur
- Messages : 67
Date d'inscription : 07/09/2015
Age : 66
Localisation : Brenouille - oise
Re: Tour à pneu "Home made"
Hello
Beau boulot!!
Beau boulot!!
________________________________________________________________________________________________________________________________________

Re: Tour à pneu "Home made"
Et en plus ça fonctionne !
julien_a- Pilote d'auto-tamponneuse
- Messages : 12
Date d'inscription : 19/12/2012
Re: Tour à pneu "Home made"
J'ai refait une petite série de tour ... si jamais cela intéresse quelqu'un, dispo en boitier noir ou or.
Si nécessaire je peux fournir également un axe complet pour jante AWD/GLA.
Le variateur intégré permet une alimentation entre 12V et 24V (par exemple avec une alim de pc portable ça marche parfaitement).
Plus d'info par mp.




Julien
Si nécessaire je peux fournir également un axe complet pour jante AWD/GLA.
Le variateur intégré permet une alimentation entre 12V et 24V (par exemple avec une alim de pc portable ça marche parfaitement).
Plus d'info par mp.




Julien
julien_a- Pilote d'auto-tamponneuse
- Messages : 12
Date d'inscription : 19/12/2012
Re: Tour à pneu "Home made"
Salut Julien a tu encore des tour?
ludo71- Pilote d'auto-tamponneuse
- Messages : 11
Date d'inscription : 13/12/2015
Re: Tour à pneu "Home made"
Toujours des tours de disponible ?
Envoyé depuis l'appli Topic'it
Envoyé depuis l'appli Topic'it
Arnaud- Pilote d'auto-tamponneuse
- Messages : 8
Date d'inscription : 17/02/2019
