Réglages platine VE avec cable ICS. Qui peut traduire ???

Voir le sujet précédent Voir le sujet suivant Aller en bas

Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  Ycg le Lun 15 Aoû 2016 - 21:28

Bonjour
Je viens pour la première fois de brancher le cable ICS sur ma Z et sur mon smartphone et quand je lis les différents parametres il y en a un paquet que je comprends pas trop ce que ça va me modifier...

Qui a un lexique en Français SVP ?
avatar
Ycg
Pilote de course
Pilote de course

Messages : 226
Date d'inscription : 09/08/2012
Age : 48
Localisation : Pelissanne

http://www.ycg-r.com

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  MH60 le Lun 15 Aoû 2016 - 22:16

Si cela peut t'aider

Définition et impact des réglages  (par zuzu du cmz 31 (club mini z sur Toulouse))

GAIN : Ce réglage modifie la force que le servo de direction utilise pour retenir sa position.

SPEED (Servo Speed) : Réglage de la vitesse de réaction du servo, par rapport à la position demandée par la radio.

PNCH (Punch) : Règle le punch du servo lors du début de la réponse à un changement de position. Si ce réglage est à 0 cela correspond à une réponse linéaire comme un servo analogique classique. Si le réglage est élevé cela donne un forte réactivité au début du changement de la position du servo. Si ce paramètre est trop fort, cela peut rendre la voiture difficilement contrôlable.

D.BAND (Dead Band) : C'est le réglage de la largeur de la zone morte du servo.
Lorsque le servo prend une position, si une force extérieure modifie la position du servo, le servo ne réagira pas tant que la position ne dépassera pas la zone morte. Plus cette zone est étroite, et plus le servo réagit rapidement aux forces externes

DUMP (Dumping) : Ce paramètre modifie la façon dont le servo arrive à la position finale. Soit il peut y arriver doucement sans dépasser la position recherchée, soit il peut y arriver très vite en dépassant la position finale, puis il corrige pour y arriver.

D.FREQ (Motor Drive Frequency): Ce réglage modifie la fréquence de découpage de l'alimentation du moteur. une fréquence basse favorise le couple moteur, alors qu'une fréquence haute sera plus économe en énergie

NEUTRAL (Neutral) : Ajuste la largeur de la zone de neutre pour la commande gaz/frein

V.INERTIA (Virtual Inertia Control Change Ratio) : Permet d'ajuster virtuellement le niveau du frein moteur, en maintenant pendant un certain délai un niveau de gaz lors du relâchement des gaz.

BAKTIM (Back waiting time) : Règle le temps à attendre dans la zone de neutre avant d'enclencher la marche arrière

ST GAIN (Gyro Gain: Steering) : Règle le niveau d'influence du gyroscope sur la direction

TH.GAIN (Gyro Gain: Throttle) : Règle le niveau d'influence du gyroscope sur le moteur

COM (M) : Réglage du port série sur lequel est branché le câble ICS, via un port COM virtuel avec l'adaptateur KO ou pas

Bon courage
avatar
MH60
Modérateur
Modérateur

Messages : 1865
Date d'inscription : 08/06/2012
Age : 67
Localisation : Cambronne les Clermont Oise

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  MH60 le Lun 15 Aoû 2016 - 22:25

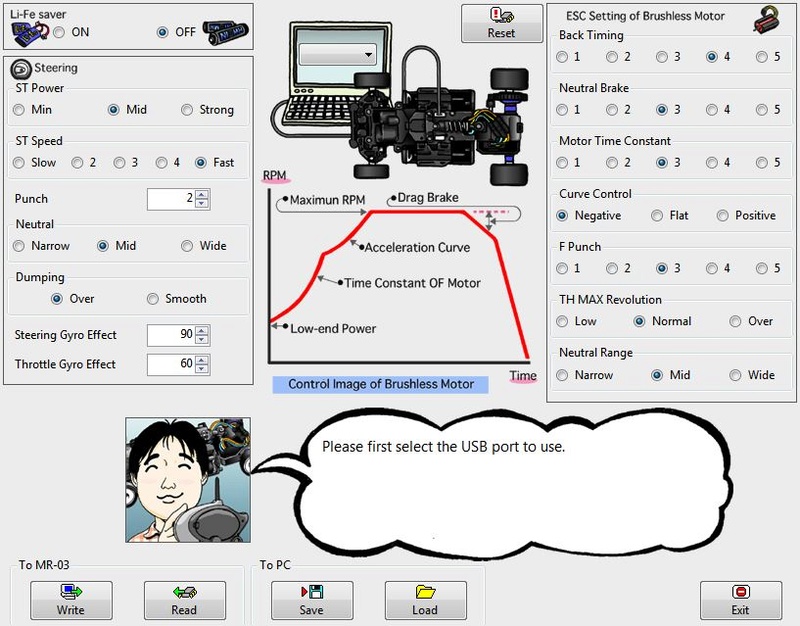

Alimentation NEW.....donc platine Life/Lipo ready
Life saver: Permet d'activer la fonction Lithium saver (utile pour protéger ses accus), surement à désactiver en cas d'utilisation avec du NIMH (tension pack plus faible) pour éviter des coupures intempestives. Si le réglage est différent du setup d'origine (OFF) une led verte s'allumera à côté de la prise du Gyro (visible depuis l’extérieur).

Servo de direction

ST Power (ex GAIN de la MR03) : Ce réglage modifie la force que le servo de direction utilise pour retenir sa position.
Effet: Change les caractéristiques du servo de direction

ST Speed : Réglage de la vitesse de réaction du servo, par rapport à la position demandée par la radio.
Effet: Ajuste la vitesse à laquelle le servo répond aux signaux de l’émetteur

Punch : Règle la réactivité du servo lors du début de la réponse à un changement de position. Si ce réglage est à 0 cela correspond à une réponse linéaire comme un servo analogique classique. Si le réglage est élevé cela donne une forte réactivité au début du changement de la position du servo. Si ce paramètre est trop fort, cela peut rendre la voiture difficilement contrôlable.
Effet: Vitesse initiale de réponse du servo, si la réponse du servo est trop pointue essayer un réglage plus faible

Neutral (ex D.Band de la MR03) : C'est le réglage de la largeur de la zone morte du servo. Lorsque le servo prend une position, si une force extérieure modifie la position du servo, le servo ne réagira pas tant que la position ne dépassera pas la zone morte. Plus cette zone est étroite, et plus le servo réagi rapidement aux forces externes

Dumping : Ce paramètre modifie la façon dont le servo arrive à la position finale. Soit il peut y arriver doucement (smooth) sans dépasser la position recherchée, soit il peut y arriver très vite en dépassant la position finale (over), puis il corrige pour y arriver.

Gyroscope

Steering Gyro Effect : Règle le niveau d'influence du gyroscope sur la direction

Throttle Gyro Effect : Règle le niveau d'influence du gyroscope sur le moteur

Contrôleur Brushless

Back Timing : Règle le temps à attendre dans la zone de neutre après un freinage pour enclencher la marche arrière.

Neutral Brake (ex V.INERTIA mais inversé de la MR03) : C'est le niveau de frein moteur quand la gâchette est dans la zone de neutre Moteur

Time constant (NEW) : Réglage des timings du brushless (hélas on n'a pas encore la correspondance entre les 5 niveaux de réglage et les timings associés) D’après le soft plus la valeur est grande, plus l’accélération est importante.

Curve control (NEW) : Courbe d’accélération un peu comme un réglage d’exponentiel entre l’arrêt et la vitesse max Courbe négative = Accélération douce au début et forte accélération à la fin Courbe linéaire = Accélération progressive du début à la fin Courbe Positive= Accélération forte au début et douce à la fin F

Punch (NEW) : Punch sur la commande de Gaz, permet d'augmenter (ou diminuer) la réactivité au début de la phase d'accélération. Ça augmente la quantité de gaz envoyé dès le début de l'appui sur la gâchette.

TH Max Revolution (NEW) : Vitesse de rotation maximale du moteur, permet de limiter la puissance du moteur. Si le réglage est le setup d'origine (Normal) une led bleue s'allumera à côté de la prise du Gyro (visible depuis l’extérieur). Si le réglage est modifié la led bleu sera donc éteinte.

Neutral Range (NEW) : Largeur de la zone de neutre entre Gaz et Frein
avatar
MH60
Modérateur
Modérateur

Messages : 1865
Date d'inscription : 08/06/2012
Age : 67
Localisation : Cambronne les Clermont Oise

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  Ycg le Mar 16 Aoû 2016 - 12:56

Ok, merci, je vais essayer de voir .
Par contre je vois rien sur la ^puissance du freinage ou sur le drag brake...
Vous avez des astuces là dessus ?
avatar
Ycg
Pilote de course
Pilote de course

Messages : 226
Date d'inscription : 09/08/2012
Age : 48
Localisation : Pelissanne

http://www.ycg-r.com

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  athryon le Mar 16 Aoû 2016 - 18:06

Salut,
C'est normal que tu ne vois rien à ce sujet car Kyosho n'a malheureusement pas intégré ces paramètres, contrairement à Atomic..
Tu tourne en Brushless/Nimh ou Brushless/Lipo ? car avec la doublette Brushless/Lipo il n'y a aucun frein moteur, pour ne pas dire une roue libre de malade Crying or Very sad


Dernière édition par athryon le Mar 16 Aoû 2016 - 19:55, édité 1 fois

________________________________________________________________________________________________________________________________________
"Avant l'arsouille, monter de bons gommards vaut mieux que descendre un vieux pommard."

Contacts Mini-Z Club Champenois :
drapeau Le site officiel drapeau
et
drapeau Sa page Facebook drapeau
avatar
athryon
Modérateur
Modérateur

Messages : 1237
Date d'inscription : 24/01/2012
Localisation : Champagne au Mont d'Or

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  thib le Mar 16 Aoû 2016 - 19:19

Hello
Super traduction !! Tout est beaucoup plus clair!! Merci mh60 et zuzu pour le partage !!

________________________________________________________________________________________________________________________________________
avatar
thib
Modérateur
Modérateur

Concours carro été 2013 & Hivers 2013-2014
Messages : 1517
Date d'inscription : 06/11/2012
Localisation : Lyon

http://otdesignminiz.blogspot.fr/

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  Ycg le Ven 19 Aoû 2016 - 12:41

Brushless Lipo.... On verra lors des premiers tests pour voir si ça me gêne ou pas.
avatar
Ycg
Pilote de course
Pilote de course

Messages : 226
Date d'inscription : 09/08/2012
Age : 48
Localisation : Pelissanne

http://www.ycg-r.com

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  athryon le Ven 19 Aoû 2016 - 15:20

Ycg a écrit:Brushless Lipo.... On verra lors des premiers tests pour voir si ça me gêne ou pas.

Je suis ton retour avec intérêt car avant la fermeture estivale du club j'ai commencé à piloter avec ce duo et mon problème premier c'est la roue libre excessive.
Donc si jamais tu trouves un réglage "magique" je suis preneur, pour infos j'ai testé avec un moteur Ato 5000Kv/ accus Lipo 2S.
@+

________________________________________________________________________________________________________________________________________
"Avant l'arsouille, monter de bons gommards vaut mieux que descendre un vieux pommard."

Contacts Mini-Z Club Champenois :
drapeau Le site officiel drapeau
et
drapeau Sa page Facebook drapeau
avatar
athryon
Modérateur
Modérateur

Messages : 1237
Date d'inscription : 24/01/2012
Localisation : Champagne au Mont d'Or

Revenir en haut Aller en bas

Re: Réglages platine VE avec cable ICS. Qui peut traduire ???

Message  Ycg le Dim 21 Aoû 2016 - 12:29

Dés que les cession du club reprendront, je ferais un retour.
avatar
Ycg
Pilote de course
Pilote de course

Messages : 226
Date d'inscription : 09/08/2012
Age : 48
Localisation : Pelissanne

http://www.ycg-r.com

Revenir en haut Aller en bas
