IMPRIMANTE 3D

Message  fplana le Mer 9 Sep 2015 - 22:23

Salut, j'avance sur un projet CAO-DAO impression 3D

Pour commencé j'ai commencé par quelque chose à priori de simple ( Mais non en fait !)

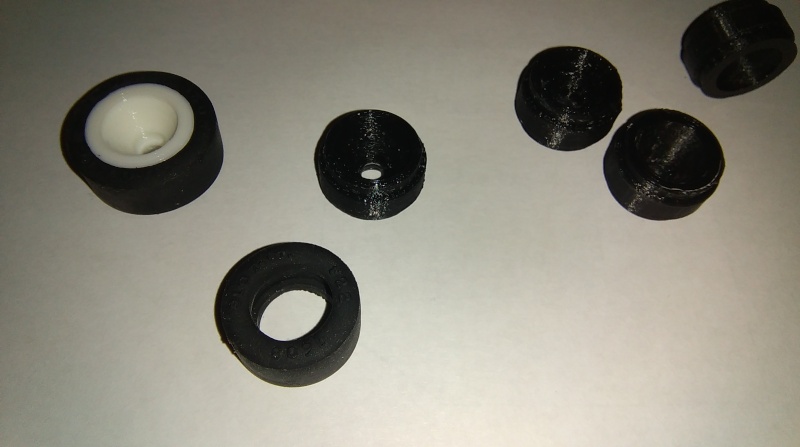

Une jante, pour recevoir une gomme F22 de roue arrière ( nickel sur RCP côté lisse )

Après avoir fait pas mal d'essais voilà ce que ça donne, ça mérité d'être amélioré.





Çà n'a pas était immédiat de trouver le bon diamètre pour que les roulement puis se monter serrés à la main. J'ai fais tourner la roue complète + roulements sur un axe, le tout est vraiment très déséquilibré ..... à améliorer.... Mais je vais tester sur la piste bientôt tel que.
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  thib le Jeu 10 Sep 2015 - 8:54

Sympa comme projet!! Bonne cotinuation
avatar
thib
Modérateur
Modérateur

Concours carro été 2013 & Hivers 2013-2014
Messages : 1704
Date d'inscription : 06/11/2012
Localisation : Lyon

http://otdesignminiz.blogspot.fr/

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  LaurentRueil le Jeu 10 Sep 2015 - 9:12

Bonjour,
Essaye quand même de passer la jante avec le pneu au tour.
J'ai eu le même problème avec une jante de ce type du commerce, et après cela tourne rond!
a+
avatar
LaurentRueil
Pilote de course
Pilote de course

Messages : 223
Date d'inscription : 03/02/2013
Age : 47
Localisation : Rueil Malmaison

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Jeu 10 Sep 2015 - 10:21

LaurentRueil a écrit:Bonjour,
Essaye quand même de passer la jante avec le pneu au tour.
J'ai eu le même problème avec une jante de ce type du commerce, et après cela tourne rond!
a+

Bonne idée, merci.
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Sam 19 Sep 2015 - 0:18

Test ce soir du prototype des jantes arrières, le diamètre extérieur est très important ( 25mm ), après avoir passer la jante au tour elle avait l'air plus équilibrée.
Mais une fois la gomme montée ( sans colle ni passage au tour) le tout avait beaucoup de balourd, ce qui s'entendais bien dans la ligne droite. La gomme tient bien sans colle ( super) par contre il va falloir passer tout ça au tour pour réduire le diamètre, faire baisser le poids et retrouver un peu d'équilibre ( la prochaine fois ).

Bon c'est pas mal pour un débutant !


Dernière édition par fplana le Mar 22 Sep 2015 - 7:03, édité 1 fois
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  MH60 le Sam 19 Sep 2015 - 14:17

Bonjour

Voici les jantes pour les roues avant et adaptée aux pneus slot et fabriqué par un membre du club

Bon week end
avatar
MH60
Modérateur
Modérateur

Messages : 2036
Date d'inscription : 08/06/2012
Age : 68
Localisation : Cambronne les Clermont Oise

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Dim 20 Sep 2015 - 10:05

Ok je vois à peu près comment il a fait, par contre sur cette jante le collage est obligatoire ( pour rester en 8,5 mm de large je suppose ).

Quelles colle utilise-t-il car sur le PLA, car pas grand chose ne prend !
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  Mister-T le Dim 20 Sep 2015 - 23:11

salut c'est moi qui les fait, j'evite le PLA pour les pèces soumise au choc et au variation de charges;
Le pla le rendu est bon assez rapidement mais quand tu commence a bossé avec du T glass ou de l'abs il faut faire face au problème de décollement de pièces et retreint sur la matière quand elle refroidi. Tu est obligé de dessiné un pièce "en banane" pour compensé les déformations, ou avoir des réglage trés pointu au niveau du Gcode de l'imprimante ("tweak at Z" sur Cura)

Les bleu c'est un polystyrene haute impacte, ou en blanc c'est de l'ABS (comme les carro de Z). Dans les 2 cas la cyano prend plutot bien sur ces 2 matières (les matières difficile a coller sont les PE et Polypropylènes)


Mister-T
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 29
Date d'inscription : 24/05/2012
Age : 34

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Lun 21 Sep 2015 - 5:16

Merci ce tes conseils, mais avec de l'ABS le plateau chauffant est-il obligatoire ?
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  MH60 le Lun 21 Sep 2015 - 9:51

Bonjour

J'ai roulé tout le weekend avec les jantes fournies par Mister-T et des pneus G4 usinés uniquement d'un coté, je précise que le diamètre extérieur des jantes est de 18.5 mm ce qui donne un diamètre final de 21.2 mm une fois le pneu monté.

Avec ce montage pas besoin d'usiner le pneu (juste un petit coup à l'extérieur pour l'aplanir) et de garder ainsi une épaisseur de gomme optimale et de prolonger sa longévité.

Avec pas mal de cyano sur le flan j'ai fait les cinq manches + les qualifs + les essais sans problème de casquette et avec une bonne direction (j'ai même du descendre le Travel sur ma radio) et ils peuvent encore rouler (je ne suis pas un foudre de guerre non plu)
Le tout avec un résultat honorable pour moi (4 manches en C) et une place finale de 31ème.

Bonne journée
avatar
MH60
Modérateur
Modérateur

Messages : 2036
Date d'inscription : 08/06/2012
Age : 68
Localisation : Cambronne les Clermont Oise

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  bendu73 le Lun 21 Sep 2015 - 14:28

Plateau chauffant obligatoire pour l'abs Wink

Le PLA a de très bonne caractéristique mécanique, alors pour des jantes de Z c'est largement suffisant à mon avis!

Sinon jolie travail!
avatar
bendu73
Pilote hors norme
Pilote hors norme

Messages : 263
Date d'inscription : 18/04/2012
Age : 23

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  Mister-T le Lun 21 Sep 2015 - 15:47

Pour des pièces de Z ont peu rester sur du PLA, mais j'aiment bien la flexibilité offerte par l'ABS et on peut le recoller facilement si ça casse (colle liquide fait d'un mélange de chute de plastique ABS et d'acétone)

Mister-T
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 29
Date d'inscription : 24/05/2012
Age : 34

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  BenJ-78 le Dim 27 Sep 2015 - 13:42

très bonne idée. Tu mettrais éventuellement tes fichiers a dispo ?
avatar
BenJ-78
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 15
Date d'inscription : 23/09/2015
Age : 34

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Dim 27 Sep 2015 - 16:35

BenJ-78 a écrit:très bonne idée. Tu mettrais éventuellement tes fichiers a dispo ?

Oui il suffit de me le demander par MP, à moins qu'il y est un moyen d'hébergé un fichier directement sur le forum ( comme les photos ).
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  RV - Mini Z le Lun 28 Sep 2015 - 8:52

bonjour,

Je suis aussi preneur du fichier en MP.

Merci d'avance
avatar
RV - Mini Z
Pilote de course
Pilote de course

Messages : 205
Date d'inscription : 17/04/2012
Age : 42
Localisation : Magny les Hameaux

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Lun 28 Sep 2015 - 12:00

RV - Mini Z a écrit:bonjour,

Je suis aussi preneur du fichier en MP.

Merci d'avance

Si je ne me trompe pas, je ne peux pas mettre de fichier joint dans un MP, envois moi ton mail.

Mais je vais dessiner une nouvelles version, en suivant les conseils que j'ai reçu sur ce post pour avoir un diamètre extérieur de 21,5mm sans passer le caoutchouc au tour et garder un maximum de gomme.
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Lun 28 Sep 2015 - 13:27

pour ceux que ça intéresse voici un lien vers le fichier.

http://www.thingiverse.com/thing:1039249

Bonne impression.

Fabien
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  orracing le Lun 28 Sep 2015 - 13:55

salut, pour être bien calé dans la technologie 3d print, il est quand même difficile de faire des jantes ou tout autres pièces de z avec une imprimante 3D a dépôt de fil. bien que la seul technologie abordable pour le moment pour un particulier.
bonne continuation a toi Wink
avatar
orracing
Pilote de Mini-z
Pilote de Mini-z

Messages : 1895
Date d'inscription : 01/02/2012
Age : 36
Localisation : Provins

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Lun 28 Sep 2015 - 14:20

orracing a écrit:salut, pour être bien calé dans la technologie 3d print, il est quand même difficile de faire des jantes ou tout autres pièces de z avec une imprimante 3D a dépôt de fil. bien que la seul technologie abordable pour le moment pour un particulier.
bonne continuation a toi Wink

Tu as raison, bien sur ! Mais le plaisir de fabriquer ses pièces soi-même + le côte GEEK d'une impression 3D me conviens très bien !
Bien évidemment si je visais un podium en championnat je ne roulerais pas en jantes faites maison à cause de la qualité de fabrication, mais la satisfaction à mon niveau ( très moyen ) de tourner avec mes pièces "home made" c'est extra !

En espérant de ne pas t'avoir froissé.


Dernière édition par fplana le Lun 28 Sep 2015 - 16:55, édité 1 fois
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  orracing le Lun 28 Sep 2015 - 14:32

non non pas de souci, c'est même tout a ton honneur si tu arrives a faire des pièces pour ta z avec le technologie de dépôt de fil, moi je n'aurait pas la patience de passer des heure a tout re-poncer pour avoir une belle finition.
avatar
orracing
Pilote de Mini-z
Pilote de Mini-z

Messages : 1895
Date d'inscription : 01/02/2012
Age : 36
Localisation : Provins

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  BenJ-78 le Lun 28 Sep 2015 - 15:31

Je voulais tester une impression à l'alumine sur l'imprimante 3D de ma boite.

Merci pour le fichier en tout cas.
avatar
BenJ-78
Pilote d'auto-tamponneuse
Pilote d'auto-tamponneuse

Messages : 15
Date d'inscription : 23/09/2015
Age : 34

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Lun 28 Sep 2015 - 16:56

orracing a écrit:non non pas de souci, c'est même tout a ton honneur si tu arrives a faire des pièces pour ta z avec le technologie de dépôt de fil, moi je n'aurait pas la patience de passer des heure a tout re-poncer pour avoir une belle finition.

J'ai trouvé la solution : je ne ponce pas ! Rolling Eyes
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  orracing le Lun 28 Sep 2015 - 20:06

lol
avatar
orracing
Pilote de Mini-z
Pilote de Mini-z

Messages : 1895
Date d'inscription : 01/02/2012
Age : 36
Localisation : Provins

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  fplana le Lun 5 Oct 2015 - 21:10

Bon en attendant la mise au point des jantes "petit diamètre", j'ai fait un truc plus facile : la plaque inférieure de train avant de MR03 ( celle qu'il faut démonter pour changer la barre de direction.
Il y a quelques temps j'avais copié une réalisation de quelques membres de mon club, qui avaient réalisé cette plaque soit en laiton, soit en aluminium pour alourdir volontairement l'avant et gagner en appui, voilà ce que ça donne :



Donc comme d'hab la CAO


et les réalisations/comparaison de masse


La blanche est en PLA ( plastique d'impression 3D classique), La "bronze" est en PLA enrichi en poudre de bronze et la carbone est du commerce à titre comparatif
Du coup ça fait une palette des masses différentes pour régler son train avant

Une fois montée et avec un léger ponçage ( 5s au 1000) :


A+ Fabien
avatar
fplana
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 164
Date d'inscription : 29/04/2012
Age : 47

Revenir en haut Aller en bas

Re: IMPRIMANTE 3D

Message  micky49 le Lun 19 Oct 2015 - 2:20

Salut fabien, après avoir fait quelque tours de piste avec la plaque en PLA en bronze, je trouve bien que la voiture se comporte mieux, donc je crois que je vais laisser la pièce sur le chassis, et merci encore pour la pièce


Dernière édition par micky49 le Lun 19 Oct 2015 - 23:48, édité 1 fois
avatar
micky49
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 189
Date d'inscription : 09/04/2012
Age : 23
Localisation : Trémentines (49)
