Message  morphehus le Sam 11 Juil 2015 - 23:44

Bonjour à tous et toutes,

Voilà, je créé ce topic pour vous présenter mon projet qui me trottait dans la tête depuis un bon bout de temps.
Pour mieux comprendre je dois avant toutes choses vous dire que je suis dessinateur industriel et donc je « maîtrise » certain logiciel de CAO (dessin 3D).  Par contre je ne suis pas designer et donc je ne maîtrise pas de logiciel de Design 3D. Mon métier ne m’amène pas à modéliser de carrosserie.
Vous l’aurez compris mon projet est de créer une carrosserie pour miniz.
Mon choix c’est assez vite porté sur un British Pickup Truck Racing. Pour ceux qui ne voient pas trop quelques photos valent mieux qu’un long discourt.


Après quelques (voir beaucoup) bonnes heures de travail j’avais modélisé un premier jet.
C’est un modèle d’inspiration. Ce n’est pas une reproduction (comme je l’ai dit plus haut je ne suis pas designer). C’est un heureux mélange des modèles ci-dessus.

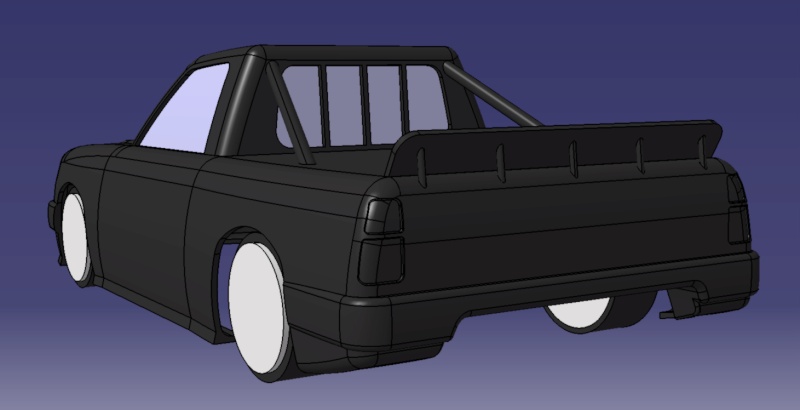

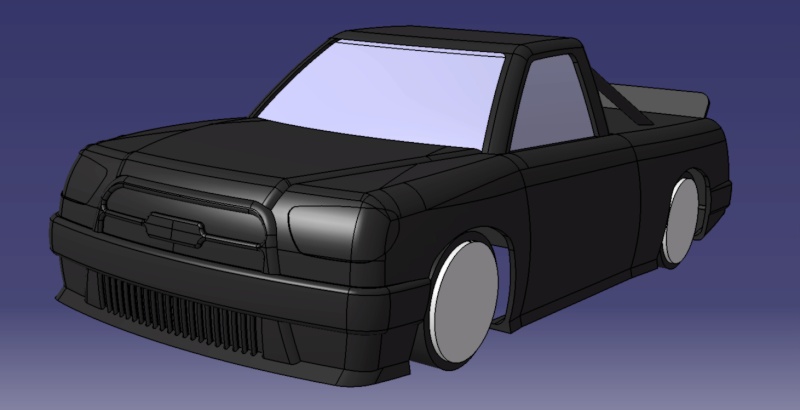

Mon 3D donnait ceci :


De là, j’ai pris contact avec un fournisseur du travail qui a bien voulu me réaliser le premier proto.
Donc voici le Pickup 1.0 :


Je vous mets une photo du système réglabe de support latéral. Ainsi qu’une photo sur la balance.


Ce fournisseur a bien voulu me l’imprimer gratuitement mais c’était un service unique.
Donc pour les suivant il me fallait un autre producteur. Je me suis alors rappelé que d’autre avant moi ont réalisé des carrosseries . Certain se fournissent chez Shapeways.  J’ai donc décidé de tester une impression chez eux.
Voici donc le Pickup 2.0 :


Après ça un petit tour à l’atelier peinture et décalque.
Voici le pickup 2.0 finalisé :


Le pickup a un empattement de 98mm et le déport des jantes est de +2 à l’avant comme à l’arrière.
Je l’ai fait tester par d’autre au club. Il a un super comportement d’après leurs dire (car moi je ne suis pas objectif) de plus la matière utilisée est très flexible ce qui rend la carrosserie très solide. Elle résiste bien au choc (ce qui est bien surtout avec mon pilotage).
Nous avions pensé un moment créer une Pickup Cup.  Mais bon le pickup revient à ±42€ hors fdp. Ce qui peut en décourager certain. On verra peut-être quand plusieurs en auront.
Pour l’instant, nous sommes deux à avoir le Pickup 2.0 après quelques testes je verrai pour peut-être le commercialiser.


Dernière édition par morphehus le Mar 14 Juil 2015 - 0:21, édité 3 fois
avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  bendu73 le Dim 12 Juil 2015 - 2:11

hello,

Moi je suis fan! Le design est très réussi et je pense que niveau comportement ça doit être génial car il est court de l'avant et de l’arrière!
avatar
bendu73
Pilote hors norme
Pilote hors norme

Messages : 263
Date d'inscription : 18/04/2012
Age : 23

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  lrt le Dim 12 Juil 2015 - 8:12

C'est génial !!!!!
avatar
lrt
Pilote de Mini-z
Pilote de Mini-z

Messages : 1495
Date d'inscription : 10/12/2011

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  lapin grincheux le Dim 12 Juil 2015 - 9:01

c'est une idée a creuser pour enfin lancer une compétition simple et avec la meme carro pour tout le monde

________________________________________________________________________________________________________________________________________
too fast for you
avatar
lapin grincheux
Pilote de Mini-z
Pilote de Mini-z

Messages : 538
Date d'inscription : 29/10/2011
Localisation : la ou tu n'es pas

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  Yoshimura le Dim 12 Juil 2015 - 10:19

Excellent !!!
J' adore ce genre de délire, c' est génial. Et il y a moyen de faire des superbes décos .....
J' adore !!!
avatar
Yoshimura
Pilote de tracteur
Pilote de tracteur

Messages : 99
Date d'inscription : 12/11/2012
Localisation : Verin

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  thib le Dim 12 Juil 2015 - 10:28

Hello
Superbe!! J'adore le concept pick up truck!! J ai déjà pleun d'idée de deco. Morphehus, tu nous à réalisé un super job!! Chapeau bas!!
avatar
thib
Modérateur
Modérateur

Concours carro été 2013 & Hivers 2013-2014
Messages : 1655
Date d'inscription : 06/11/2012
Localisation : Lyon

http://otdesignminiz.blogspot.fr/

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  mickano le Dim 12 Juil 2015 - 12:59

et pourquoi pas les faire en lexan thermoformer ???
avatar
mickano
Pilote de tracteur
Pilote de tracteur

Messages : 76
Date d'inscription : 08/07/2015
Localisation : valence/romans

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Dim 12 Juil 2015 - 13:28

Tout d'abord, merci pour vos compliments. Ça fait vraiment plaisir.

mickano a écrit:et pourquoi pas les faire en lexan thermoformer ???
Parce que premièrement je n'ai ni le matériel ni le temps de thermoformer du lexan. Deuxièmement je trouve que les carros lexan sont moins détaillées (même si celles de tao sont super belles) et que troisièmement avec cette matière on a un compromis entre les deux.

avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  thib le Dim 12 Juil 2015 - 13:29

Le lexan niveau efficacité, c est sûrement mieux !! En revanche , le chassis ramasse pas mal car il est moins bien protéger qu'avec de l'abs! De plus, l'abs possède un niveau de finition et de détails bien supérieur au lexan.

________________________________________________________________________________________________________________________________________
avatar
thib
Modérateur
Modérateur

Concours carro été 2013 & Hivers 2013-2014
Messages : 1655
Date d'inscription : 06/11/2012
Localisation : Lyon

http://otdesignminiz.blogspot.fr/

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Dim 12 Juil 2015 - 13:31

lapin grincheux a écrit:c'est une idée a creuser pour enfin lancer une compétition simple et avec la meme carro pour tout le monde
Oui et non car des compétitions mono carrosserie ça  peut se faire avec des carro beaucoup moins cher (style mosler)
avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  athryon le Dim 12 Juil 2015 - 16:54

Salut,
Je rejoins mes camarades de jeux, super idée, avec de belles décos en perspective.
Totalement fan de ce genre de projet poignéemain
Au plaisir de voir d'autres carros Very Happy
@+

________________________________________________________________________________________________________________________________________
"Avant l'arsouille, monter de bons gommards vaut mieux que descendre un vieux pommard."

Contacts Mini-Z Club Champenois :
drapeau Le site officiel drapeau
et
drapeau Sa page Facebook drapeau
avatar
athryon
Modérateur
Modérateur

Messages : 1310
Date d'inscription : 24/01/2012
Localisation : Champagne au Mont d'Or

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  cyp le Lun 13 Juil 2015 - 10:06

+1 avec tous Wink Sinon niveau support avant tu as une photo ?
Donne bien envie ce petit pick up Smile Smile
avatar
cyp
Pilote d'engins spatiaux
Pilote d'engins spatiaux

Messages : 374
Date d'inscription : 11/06/2013
Age : 40
Localisation : Riom

http://mzcr63.wix.com/mini-z

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Lun 13 Juil 2015 - 10:18

Je ferai quelques photos du support avant et du système de fixation du pare-brise et de la vitre arrière.
Je ne sais pas si ça se voit bien sur les photos mais il y a bien deux vitres (donc pare-brise et vitre arrière) et pas de vitres latérales.
avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  Yoshimura le Lun 13 Juil 2015 - 18:59

Faut trouver un petit filet, pour les vitres latérales ;-)

Je kiff cette carro !!
avatar
Yoshimura
Pilote de tracteur
Pilote de tracteur

Messages : 99
Date d'inscription : 12/11/2012
Localisation : Verin

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Lun 13 Juil 2015 - 21:46

Yoshimura a écrit:Faut trouver un petit filet, pour les vitres latérales ;-)

Je kiff cette carro !!

C'est déjà trouvé mais pas encore monté...
avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Lun 13 Juil 2015 - 22:40

Ben finalement le filet est monté. Provisoirement car celui-ci est un essai. Je pense qu'au final il sera en vert aussi
Je remercie mon ami Alex "LEXFLEX" Thibert au passage qui a réalisé la découpe du vinyle, ainsi que celle des vitres.
Sur le Pickup 1.0 je les avait réalisées dans de la boite d'autoscale à la main mais là c'est bien mieux découpé au plotter.
L'idée du filet vient d'Alex au fait.




Alors à la demande de cyp voici quelques photos des supports:





alors j'ai parlé du système de montage des vitres alors voilà encore des photos





Bon d'accord j'y ai été un peu comme un bourrin avec la colle à chaud... mais bon ça ne se voit pas de l'extérieur et ça tient bien.

Voilà les dernières news

Marvin
avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  MB3Drift le Lun 13 Juil 2015 - 23:08

Bon ben écoute... Chapeau bas elle claque!

Vu ton boulot, je crois reconnaître du Catia V5? J ai fait le DUt GMP a Aix, on travaille aussi dessus, et on a bossé sur ce genre de projet, sauf que j ai fais un châssis et pas une carro^^ Comment ça c est passé pour shapeways, quel type de fichier il leur faut? Par ce que j ai cru comprendre qu il leur fallait un .stl pour l impression.

L imprimante utilisée à l Iut est de type dépose de fil et le résultat pas très solide, shapeways c est quoi comme procédé?

Merci pour tes réponses et encore bravo pour ton boulot, ça claque!

________________________________________________________________________________________________________________________________________
Le Drift, c'est la base!  Twisted Evil
Mon garage!
avatar
MB3Drift
Modérateur
Modérateur

Messages : 1188
Date d'inscription : 02/04/2012
Age : 24
Localisation : aix en provence

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Lun 13 Juil 2015 - 23:23

Je t'avoue que je ne comprend pas trop quand tu dis "DUt GMP a Aix". Je suppose que tu parles de cours d'école ou de formation.
Je suis belge donc on a pas les mêmes nom pour les cours.

Enfin soit, oui c'est bien du Catia V5 (une version tipiak) parce qu'au travail on est sous V6 et avant ça j'ai fait du ProEngineer dans mon ancien travail.

Pour Shapeways, c'est bien du .STL qu'il leur faut. Et Catia permet d'exporter facilement dans ce format.
Leur procédé de fabrication est soit par couches successives de poudre ou soit par SLA.
Par poudre c'est moins détaillé mais plus solide (flexible)
Par SLA c'est beaucoup plus détaillé mais plus cassant (donc pas idéal)
Par dépôt de fil c'est vraiment pas détaillé et vraiment pas solide (enfin tout est relatif car en augmentant l'épaisseur ça tient mais c'est lourd et cher car plus de matière)

Voilà ce n'est que mon avis ...


avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Mer 5 Aoû 2015 - 22:57

Salut à tous,

Je ne sais pas si je peux et si ce n'est pas le cas qu'un modérateur modifie le post.

Donc voilà, j'ai enfin ouvert une boutique sur shapeways pour le pickup.

RMR-MiniZ

Il y a deux version. une avec extension d'aile, l'autre sans.

les deux se monte sur un chassis 98mm en +2/+2

Bien à vous

Marvin
avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  MB3Drift le Jeu 6 Aoû 2015 - 10:25

Catia version Tipiak... Tu m as tué string

Oui c est effectivement une formation universitaire en 2 ans.

Concernant ton post, qu est ce que tu veux qu on fasse? Parce que si tu veux tu peux très bien éditer ton post tout seul en appuyant sur le bouton "editer" en haut a droite de ton message.

________________________________________________________________________________________________________________________________________
Le Drift, c'est la base!  Twisted Evil
Mon garage!
avatar
MB3Drift
Modérateur
Modérateur

Messages : 1188
Date d'inscription : 02/04/2012
Age : 24
Localisation : aix en provence

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  morphehus le Jeu 6 Aoû 2015 - 11:50

C'est juste que je ne sais pas si je peux mettre un lien directement vers ma boutique ici.
Donc si je ne peux pas qu'un modo/admin édite le post ou me le dise et je modifie mon post.
avatar
morphehus
Pilote de voiture de sport
Pilote de voiture de sport

Messages : 163
Date d'inscription : 02/10/2014
Age : 31
Localisation : Heusy - Verviers - Liège - Belgique

Revenir en haut Aller en bas

Re: British Pickup Truck Racing - RMR

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
