Re: Une nouvelle electronique pour stand de décharge PN

Message  titeuf1 le Dim 26 Oct 2014 - 14:55

salut
une petit info il fonctionne aussi si il est pas brancher par usb ???? si oui on vois comment si les piles son décharger ???
avatar
titeuf1
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 44
Date d'inscription : 09/10/2014

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Dim 26 Oct 2014 - 20:32

titeuf1 a écrit:salut
une petit info il fonctionne aussi si il est pas brancher par usb ???? si oui on vois comment si les piles son décharger ???

Salut,

Non le système ne fonctionne que si il est branché sur la tablette.
Attention je n'ai récupère que la partie mécanique du déchargeur.
Toute la partie électronique est revue.

Bonne soirée

Snow

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  titeuf1 le Dim 26 Oct 2014 - 20:38

merci pour ta réponse plus cas attendre la production , et tu ne serai pas faire un modèle autonome avec un afficheur ou des leds . Razz Razz Razz Razz Razz Razz Razz

avatar
titeuf1
Pilote de voiture "pot de yaourt"
Pilote de voiture

Messages : 44
Date d'inscription : 09/10/2014

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  tophe42 le Mer 5 Nov 2014 - 18:12

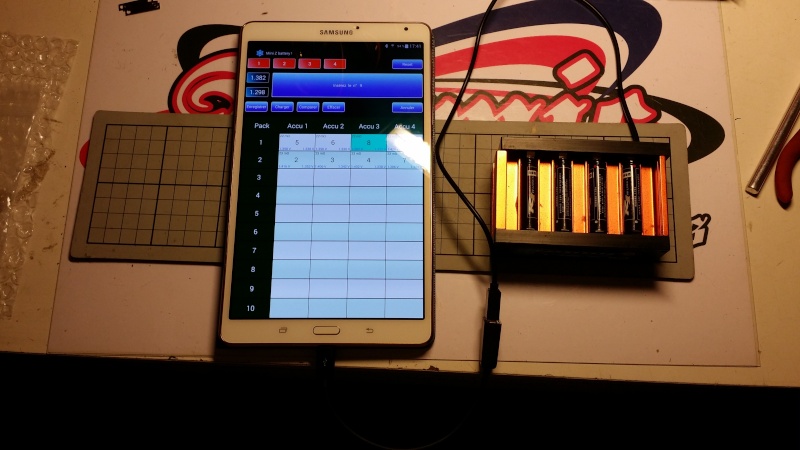

Salut,moi j'ai mi tout sa dans un stand de charge pn:

et une fois tout fini sa donne sa:

Un gros merci a snow et gilou pour leur boulot  poignéemain  poignéemain et sa marche du feu de dieu  cheers  cheers  cheers  cheers  cheers  cheers  cheers
a+++
tophe


Dernière édition par tophe42 le Mer 12 Nov 2014 - 13:00, édité 1 fois

________________________________________________________________________________________________________________________________________
moi z bien Cool Cool Cool Cool Cool Cool Cool
avatar
tophe42
Pilote de course
Pilote de course

Messages : 214
Date d'inscription : 30/05/2012
Localisation : MABLY

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Mer 5 Nov 2014 - 20:51

Salut mon toph,

Belle intégration ;-)

Attention avec les stands de charge il faut modifier la sérigraphie ;-)

Et oui un coup le + est en haut et un coup il est en bas...
Donc pour éviter la casse bien faire attention et bien mettre tous les accus dans le même sens

A ++

Snow

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  rollandez le Mer 5 Nov 2014 - 22:08

salut toph
tu as dû t' en voir pour souder tout ça!! Very Happy Very Happy Very Happy Very Happy
avatar
rollandez
Pilote de course
Pilote de course

Messages : 249
Date d'inscription : 21/01/2012
Age : 46
Localisation : MABLY

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Mer 5 Nov 2014 - 22:24

rollandez a écrit:salut toph
tu as dû t' en voir pour souder tout ça!! Very Happy Very Happy Very Happy Very Happy

Salut Gillou,

Arfff j'avoue j'ai été un peux "méchant" avec vous deux ;-)

Mais tu as relevé le défit avec brio Exclamation

Du coup j'ai amélioré le KIT ....

Maintenant il n'y as plus que 4 fils à souder pour faire sortir le câble USB Very Happy

j'ai mis des cosses de partout :



Plus facile maintenant le montage poignéemain

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Sam 15 Nov 2014 - 17:07

Description de l'interface et des menus:



Le bouton Reset:

Permet de réinitialiser le dechargeur

Le bouton Tension à vide:

Cette fonction est un multimètre.
Il suffit de positioner les accus dans le déchargeur et l'application indique la tension de l'accus.

Le bouton Décharge:

Rentre dans le menu décharge

Le bouton Trie :

Rentre dans le menu Trie

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Sam 15 Nov 2014 - 17:20

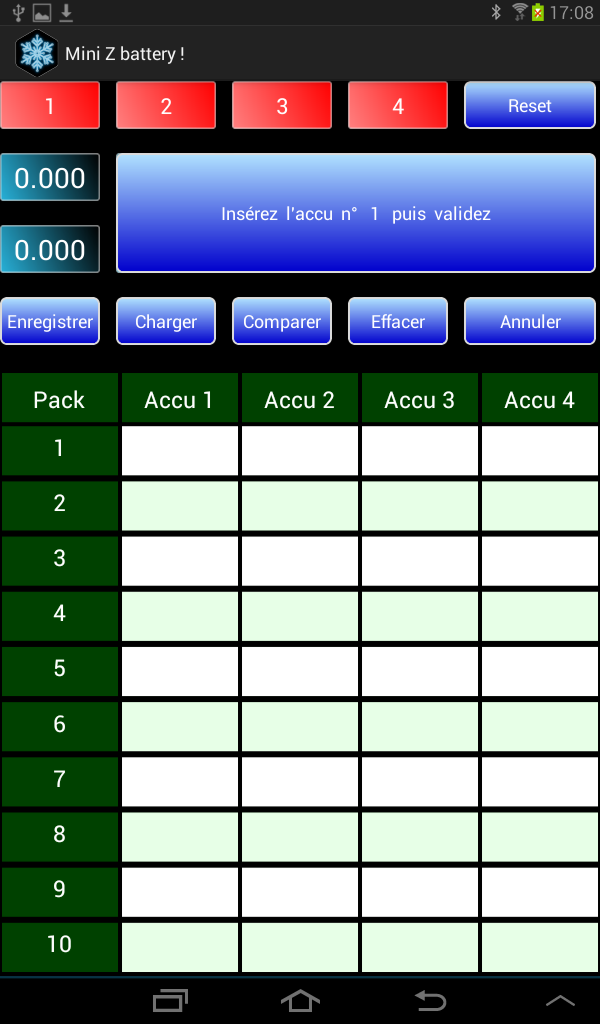

Présentation de la fonction Trie:




Pour Trier des accus:

1- Décharger les accus
2- Charger les accus AVEC UN CHARGEUR
3- Numéroter tous les accus de 1 à XX

4- Insérer l’accu N°1 dans l'emplacement N°1 du décharger et Valider a l'aide du gros bouton bleu
Le déchargeur analyse l'accus puis demande d'insérer l'accus suivant.
Attention il faut toujours positionner les accus dans l'emplacement N°1.

5- lorsque la phase d'analyse est terminée il faut enregistrer le tableau avec le bouton enregistrer.

Vos accus sont triers de la façons suivante:

Tension a vide la plus grande + tension en charge la plus grande + résistance interne la plus faible.

Autrement dis l'accus N°1 du pack N°1 est votre best ACCU ensuite l'accus N°2 de votre pack N°1 est moins bon et ainsi de suite.

Le bouton charger:

il permet de rappeler un tableau de trie précédemment enregistré.
Toutes les analyses enregistrées sont stockées au format CSV et peuvent être récupérer et analysées sous Excel.

Le bouton comparer:

Fonction a venir

Le bouton Effacer:

permet d'effacer le tableau en entier

Le bouton annuler:

Permet d'annuler la dernière mesure.


NB:Si un accus est HS la résistance interne peux avoir une valeur complétement délirantes


Dernière édition par snowboarder38 le Sam 15 Nov 2014 - 18:22, édité 1 fois

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Sam 15 Nov 2014 - 17:26

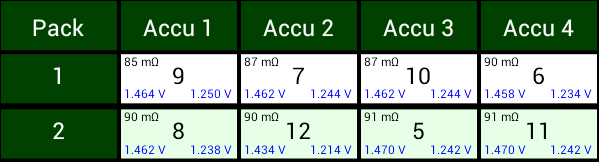

Description des cases du tableau d'analyse:



Si on prend l'accu N°1 du pack N°1:

c'est en faite le 9eme accus que vous avez analysé.
Sa tension à vide est de 1,464V
Sa tension en charge est de 1.250V
Sa résistance interne est de 85mOhm


________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Sam 15 Nov 2014 - 17:38

Fonction Décharge:





Le bouton Enregistrer:

Permet de sauvegarder les courbes de décharges

Le bouton Charger:


Permet de rappeler les courbes de décharges

Le bouton comparer:

Permet de comparer jusqu’à 8 courbes de décharges Accus.

Le bouton Stop:

Il stop la décharge

Le bouton Start:

Lance la décharge mais pas que ;-)

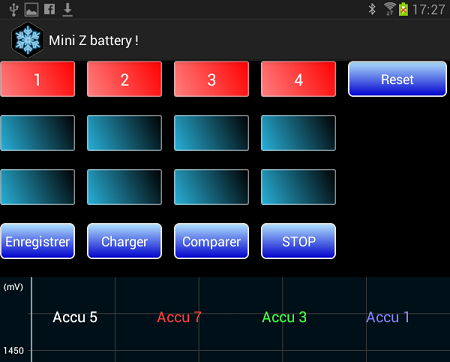

Voici le menu qui apparait lorsque on lance une décharge:




Ce menu permet de renseigner le N° d'accus qui vas être déchargé.
Pratique pour pouvoir faire des comparaisons par la suite.


Exemple:



Lancement de la décharge des accus N°: 5 7 3 1

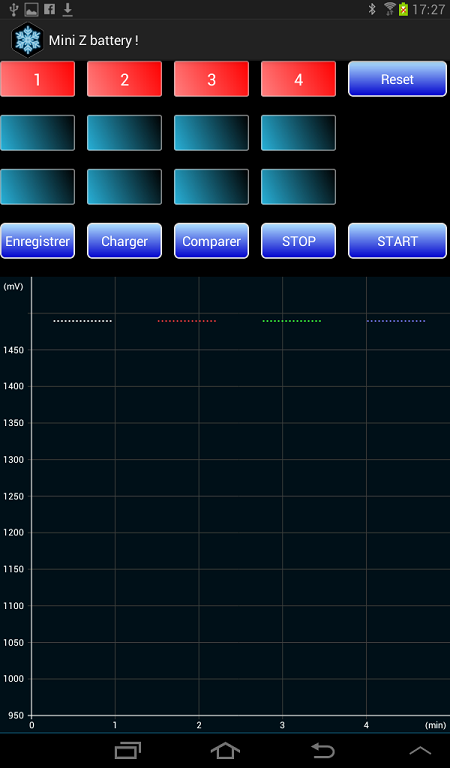

Lorsque la décharge vas commencer le rappel des N° accus et la couleur associé ce fait ICI:

Accu N°5 courbe blanche
Accu N°7 courbe rouge
Accu N°3 courbe verte
Accu N°1 courbe bleue


________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  Fab01 le Mar 18 Nov 2014 - 20:59

Mon tab4 ne fonctionne pas, au moment de télécharger l'application ça me dit que Mon appareil n'est pas compatible...
J'ai pu le télécharger sur mon S4mini sans problème par contre il me faut un adaptateur micro USB et c'est même pas sûr que ça marche.
Quelqu'un aurait il déjà essayé?
avatar
Fab01
Pilote de Mini-z
Pilote de Mini-z

Messages : 1769
Date d'inscription : 20/07/2013
Age : 48
Localisation : Saint-Julien-en-Genevois

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Mar 18 Nov 2014 - 21:21

Fab01 a écrit:Mon tab4 ne fonctionne pas, au moment de télécharger l'application ça me dit que Mon appareil n'est pas compatible...
J'ai pu le télécharger sur mon S4mini sans problème par contre il me faut un adaptateur micro USB et c'est même pas sûr que ça marche.
Quelqu'un aurait il déjà essayé?

Bonsoir FAB,

Je t'avais pourtant bien dis a Rumilly que j'avais un gros doute sur la fonction USB de la TAB4.

Toph42 c'est cassé les dents sur la TAB4 et confirmera que ça fonctionne sur la TAB2

Benoit m'as contredit devant toi en disant qu'il existait une combine pour l'activer et que la TAB4 avait bien une fonction OTG. (Voie directement avec lui)

Pour le S4 mini oui cela vas fonctionner pour le trie mais tu auras un problème d'affichage pour les courbes car l'écran d'un téléphone est trop petit.

Au besoin je te reprend le KIT si cela ne te correspond pas.

@+

Snow


________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  Fab01 le Mar 18 Nov 2014 - 21:30

Bonsoir Greg
Ça c'est du SAV! Laughing
Si ça fonctionne pour le tri je le garde.
Merci pour l'info
avatar
Fab01
Pilote de Mini-z
Pilote de Mini-z

Messages : 1769
Date d'inscription : 20/07/2013
Age : 48
Localisation : Saint-Julien-en-Genevois

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  repsol59 le Mar 18 Nov 2014 - 21:34

Tu as une très belle planche Snow Lolll
avatar
repsol59
Pilote d'engins spatiaux
Pilote d'engins spatiaux

Messages : 399
Date d'inscription : 24/11/2013
Age : 37
Localisation : Nord Pas de calais

http://www.stickygo.fr

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  tophe42 le Mer 19 Nov 2014 - 6:41

snowboarder38 a écrit:Toph42 c'est cassé les dents sur la TAB4 et confirmera que ça fonctionne sur la TAB2
Je confirme la tab 4.8 na pas d’alimentation prévu en sortie USB pompe pompe pompe  par contre la tab4.10,elle en est équiper marteau marteau
Du coût moi je suis passer sur la galaxy tab s et la que du bonheur string string string string string string
Voilou a plus les furieux de zzzzzzz  poignéemain poignéemain poignéemain poignéemain poignéemain
tophe top

________________________________________________________________________________________________________________________________________
moi z bien Cool Cool Cool Cool Cool Cool Cool
avatar
tophe42
Pilote de course
Pilote de course

Messages : 214
Date d'inscription : 30/05/2012
Localisation : MABLY

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  Fab01 le Mer 19 Nov 2014 - 8:53



Bonsoir FAB,

Je t'avais pourtant bien dis a Rumilly que j'avais un gros doute sur la fonction USB de la TAB4.

Snow

[/quote]

Oui sauf qu'on parlait du TAB3 et non du 4... mais au final le résultat est le même. Laughing
avatar
Fab01
Pilote de Mini-z
Pilote de Mini-z

Messages : 1769
Date d'inscription : 20/07/2013
Age : 48
Localisation : Saint-Julien-en-Genevois

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Mer 19 Nov 2014 - 10:04

Je viens d'avoir le retour de Samsung sur les fonction OTG


DONC mon montage n'est pas compatible avec les tablettes suivantes:

GALAXY TAB 4 nouvelle génération toutes déclinaison
GALAXY TAB 3 7pouces model T2100 T2110


Par contre fonctione avec:

Samsung Galaxy Tab 3 T3100 T3110 P5200 P5210 P5220
Samsung Galaxy Tab S 8.4 et 10.5 pouces
Samsung Galaxy Note 10.1 2014
Galaxy TAB2 7 pouces 10 pouces
Nexus 7

Les models cites si deçus on été testés et validés car les kit tournent dessus sans aucun problèmes.


Je ne peux pas connaître et valider tous les models

Donc pour ne pas avoir de problèmes il faut vérifier dans votre manuel si la fonction OTG est bien présente.


Ps: Fab ma proposition est toujours valable...

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  Fab01 le Mer 19 Nov 2014 - 10:15

Merci Greg pour ces renseignements.
Je note ça pour mon prochain achat de tablette. Wink
Ma réponse est toujours valable... je le garde! Very Happy
avatar
Fab01
Pilote de Mini-z
Pilote de Mini-z

Messages : 1769
Date d'inscription : 20/07/2013
Age : 48
Localisation : Saint-Julien-en-Genevois

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  Fab01 le Mer 19 Nov 2014 - 10:35

Greg, j'imagine qu'il est possible de remplacer le câble fourni par un câble micro USB de chargeur, n'est ce pas? Si jamais les codes couleurs des câbles sont les mêmes?
avatar
Fab01
Pilote de Mini-z
Pilote de Mini-z

Messages : 1769
Date d'inscription : 20/07/2013
Age : 48
Localisation : Saint-Julien-en-Genevois

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Mer 19 Nov 2014 - 11:44

Fab01 a écrit:Greg, j'imagine qu'il est possible de remplacer le câble fourni par un câble micro USB de chargeur, n'est ce pas?  Si jamais les codes couleurs des câbles sont les mêmes?

Non il faut impérativement l'adaptateur OTG pour que cela fonctionne.
C'est pour cela que j'ai mis une prise USB normal.

A+

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  patmon91 le Mer 19 Nov 2014 - 14:09

bonjour snow ,


merci pour les infos et c 'est cool pour moi , j'ai le modéle suivant :

Samsung Galaxy Tab 3  P5210 . top

donc ça devrait marcher , mais j'ai du mal a suivre pour l'histoire du cordon ! donc  il faut le cordon OTG  ou le cordon livré avec la tablette suffit t'il  ?

voici le cordon que j 'ai eut avec :



d 'avance merci greg pour les infos . Wink
avatar
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 8727
Date d'inscription : 09/01/2012
Age : 65
Localisation : 91150 - ESSONNE

http://www.rjs-miniz.fr/

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  snowboarder38 le Mer 19 Nov 2014 - 15:03

patmon91 a écrit:bonjour snow ,


merci pour les infos et c 'est cool pour moi , j'ai le modéle suivant :

Samsung Galaxy Tab 3  P5210 . top

donc ça devrait marcher , mais j'ai du mal a suivre pour l'histoire du cordon ! donc  il faut le cordon OTG

d 'avance merci greg pour les infos . Wink


Re,

Le cordon d'origine est un vulgaire câble USB.

Le cordon OTG c'est ça: http://www.amazon.fr/Cable-Adaptateur-Samsung-Galaxy-pouces/dp/B00DXZ7GEC

Cela permet de créer un vrai port USB sur la tablette.

Cela permet de faire fonctionner:

- Clef USB
- Souris
- Clavier
- Câble ICS
- Déchargeur

À+

Greg

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink
avatar
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2721
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  patmon91 le Mer 19 Nov 2014 - 15:17

snowboarder38 a écrit:
patmon91 a écrit:bonjour snow ,


merci pour les infos et c 'est cool pour moi , j'ai le modéle suivant :

Samsung Galaxy Tab 3  P5210 . top

donc ça devrait marcher , mais j'ai du mal a suivre pour l'histoire du cordon ! donc  il faut le cordon OTG

d 'avance merci greg pour les infos . Wink


Re,

Le cordon d'origine est un vulgaire câble USB.

Le cordon OTG c'est ça: http://www.amazon.fr/Cable-Adaptateur-Samsung-Galaxy-pouces/dp/B00DXZ7GEC

merci greg .  top

Cela permet de créer un vrai port USB sur la tablette.

Cela permet de faire fonctionner:

- Clef USB
- Souris
- Clavier
- Câble ICS
- Déchargeur

À+

Greg

re greg ,

voila gros investissement réalisé dans ce cordon OTG ! mdrrrrrrrrrrrr Wink
avatar
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 8727
Date d'inscription : 09/01/2012
Age : 65
Localisation : 91150 - ESSONNE

http://www.rjs-miniz.fr/

Revenir en haut Aller en bas

Re: Une nouvelle electronique pour stand de décharge PN

Message  Daffy le Mer 19 Nov 2014 - 22:05

top Bien génial le truc là... Bravo à toi ! Trop bien 10/10
