Message  snowboarder38 le Sam 20 Déc 2014 - 1:59

Les FETs d'origine (Hitachi 3004) sont de qualité assez moyenne. Ils ne permettent que des courants jusqu'à 3,5A et ont une résistance interne assez élevée qui conduit à un échauffement des FETs.
Cette chaleur dissipée dans les FETs, c'est autant d'énergie en moins pour le moteur. Autrement dit le rendement est assez médiocre.

Pour les pros, voici un récapitulatif des caractéristiques détaillées des FETs les plus courants :

SI4562DY (Vishay Siliconix)
résistance à 4,5V:
Canal N: 19 mOhm (max. 25 mOhm)
Canal P: 25 mOhm (max. 33 mOhm)
courant maxi à 25°C:
Canal N: 7,1A
Canal P: 6,2A
courant maxi à 70°C:
Canal N: 5,7A
Canal P: 4,9A

IRF7317 (International Rectifier)
résistance à 4,5V:
Canal N: 23 mOhm (max. 29 mOhm)
Canal P: 49 mOhm (max. 58 mOhm)
courant maxi à 25°C:
Canal N: 6,6A
Canal P: 5,3A
courant maxi à 70°C:
Canal N: 5,3A
Canal P: 4,3A

IRF7389 (International Rectifier)
résistance à 4,5V:
Canal N: 32 mOhm (max. 46 mOhm)
Canal P: 76 mOhm (max. 98 mOhm)
courant maxi à 25°C:
Canal N: 7,3A
Canal P: 5,3A
courant maxi à 70°C:
Canal N: 5,9A
Canal P: 4,2A

3004 (Hitachi)
résistance à 4V:
Canal N: 78 mOhm (max. 110 mOhm)
Canal P: 200 mOhm (max. 340 mOhm)
courant maxi à 25°C:
Canal N: 5,5A
Canal P: 3,5A

3010 (Hitachi)
résistance à 4,5V:
Canal N: 32 mOhm (max. 45 mOhm)
Canal P: 90 mOhm (max. 130 mOhm)
courant maxi à 25°C:
Canal N: 6A
Canal P: 5A

FDS4501H (Fairchild)
résistance à 4,5V:
Canal N: 17 mOhm (max. 23 mOhm)
Canal P: 49 mOhm (max. 80 mOhm)
courant maxi à 25°C:
Canal N: 9,3A
Canal P: 5,6A

FDS8962C (Fairchild)
résistance à 4,5V:
Canal N: 26 mOhm (max. 44 mOhm)
Canal P: 65 mOhm (max. 80 mOhm)
courant maxi à 25°C:
Canal N: 7A
Canal P: 5A

SDM8401 (Samhop)
résistance à 4,5V:
Canal N: 24 mOhm (max. 40 mOhm)
Canal P: 50 mOhm (max. 60 mOhm)
courant maxi à 25°C:
Canal N: 7,6A
Canal P: 5,3A



Etant donné qu'en marche avant on utilise le canal N d'un FET et le canal P de l'autre (en marche arrière c'est l'inverse), ce qui compte, c'est:
- la somme des résistances internes
- le plus petit des deux courants maxi

Soit :
SI4562DY: 44 mOhm (max. 58 mOhm) 6,2A/25°C 4,9A/70°C
FDS4501H: 66 mOhm (max. 103 mOhm) 5,6A/25°C
IRF7317: 72 mOhm (max. 87 mOhm) 5,3A/25°C 4,3A/70°C
SDM8401: 74 mOhm (max. 100 mOhm) 5,3A/25°C
FDS8962C 91 mOhm (max. 124 mOhm) 5A/25°C
IRF7389: 108 mOhm (max. 144 mOhm) 5,3A/25°C 4,2A/70°C
3010: 122 mOhm (max. 175 mOhm) 5A/25°C
3004: 278 mOhm (max. 450 mOhm) 3,5A/25°C

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Défit du soir ....

Message  snowboarder38 le Ven 9 Jan 2015 - 23:08

affraid pale affraid

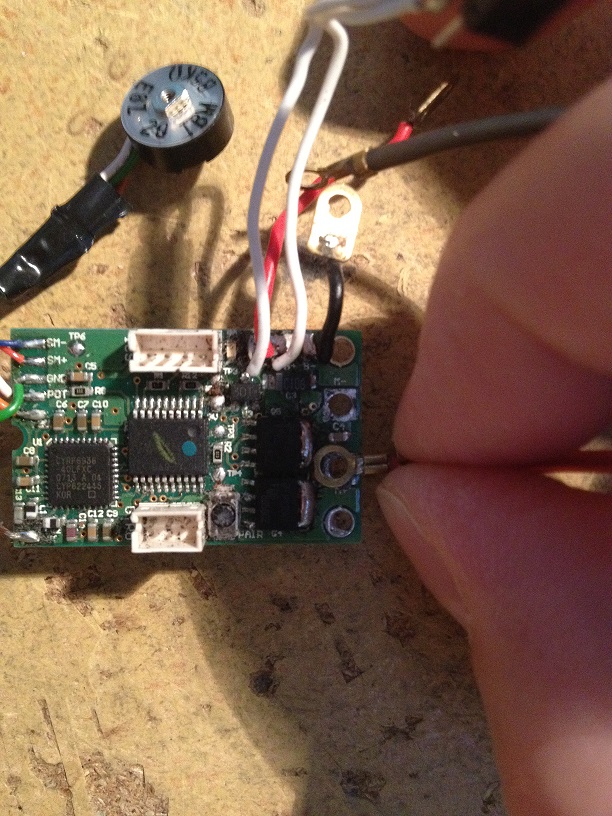

Arrivage de la platine:

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Photo_12

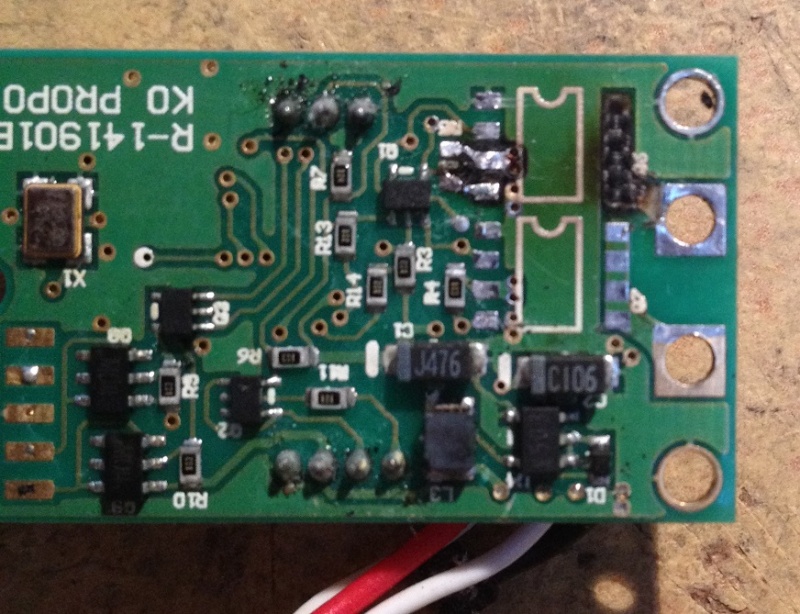

1ere Étape:

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Photo_13



2eme Étape:


Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Photo_14


Résultat:




Done Exclamation Very Happy

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Jeu 21 Mai 2015 - 22:40

Petit dépannage du jour.

ça faisait un petit moment que je n'en avais pas reçus une dans cet état

Je n'ai pas perdu le coup de main Very Happy

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Photo_12

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Photo_11



________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  patmon91 le Jeu 21 Mai 2015 - 22:57

bonsoir snow ,


encore du bon boulot ! Wink ça tombe bien et ça me rassure que tu n 'ai pas perdu la main , dans une quinzaine de jours je te contacterais pour un petit boulot plus facile , me remplacer les fets sur une platine neuve . Wink
a bientôt snow !Wink
patmon91
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 8808
Date d'inscription : 09/01/2012
Age : 65
Localisation : 91150 - ESSONNE

http://www.rjs-miniz.fr/

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  dj.minha le Jeu 21 Mai 2015 - 23:17

Shocked  beau boulot!

Il ne manquait plus que les merguez la dessus, quand t as ouvert le colis ca sentait le bbq?

Je file! je sors
dj.minha
dj.minha
Pilote hors norme
Pilote hors norme

Messages : 258
Date d'inscription : 30/11/2014
Age : 34
Localisation : Châtelet (Hainaut) BELGIQUE

http://mrcp.webs.com

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  optimaforever le Mer 17 Juin 2015 - 12:53

Bonjour Snow

Je n'ai pas vu dans le fil si tu faisais aussi les platines de MA010 ASF?
J'ai une platine qui ne fonctionne pas et je ne vois rien d'anormal à part 2 FET 3010 qui me semblent suspects.
Il n'y a jamais eu de tentative de soudage sur la platine donc je pense que vraisemblablement les FETs ont cramé (je vois une petite boursouflure à la surface des 2 FETs.
Est-ce que le défi t'intéresse? Very Happy
optimaforever
optimaforever
Pilote de Mini-z
Pilote de Mini-z

Messages : 736
Date d'inscription : 02/01/2013
Age : 46
Localisation : Belgique

http://www.autoscalestudio.com

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Mer 17 Juin 2015 - 13:53

Salut optima,

Je suis ton homme ;-)

On passe en MP

Snow

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Sam 2 Jan 2016 - 15:38

Hello,

voici ce qui arrivent lorsque on monte un moteur option sans recouper les cosses:


Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Img_6710

La cosse touche le FET et BOUM  :**O$:


Il faut bien la recouper comme ici:

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Img_6610



Dépannage de la dernière chance:

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Img_6711

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Img_6712




@++

Snow

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  jejevamp@gmail.com le Sam 2 Jan 2016 - 19:59

arret snow tu plaisant avec la glue affraid
par contre je voulais te demander le prix de ton matos pour souder mais là j'ai failli avaler ma clop.
on comprend mieu les soudures que tu fait.
mit a par sa avec un budget de 50, 60 € tu me conseille quoi comme faire a souder car le mien et un peu gros et pour avoir souder ma platine c'étais un peu tendu lol
jejevamp@gmail.com
jejevamp@gmail.com
Pilote de tracteur
Pilote de tracteur

Messages : 64
Date d'inscription : 14/12/2015
Age : 40
Localisation : grenoble

https://www.youtube.com/user/jejevamp

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Sam 2 Jan 2016 - 20:44

Salut,

Dans ma caisse de terrain j'ai celui-ci:

REF: JBC 14S

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Soldador-jbc-14s

tu le trouve chez OM Électronique à Grenoble il les as en stock.
Il doit couter 55€

Par contre il faut en prendre soin...
Il peut te durer 10 ans comme le mien où 1H si tu l'utilise mal.

Je change la panne tous les 4 mois environs 8€

@++

Snow

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Jeu 21 Jan 2016 - 0:13

Pour compléter la collection...

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 12506510

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 12511110

Si vous n’êtes pas équipé évitez de toucher les FET... Cf les photos pale

Après passage au bloc opératoire Very Happy

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 12552810

La platine est sauvée mais restera moins fiable qu'une platine bien fétée avec toutes ses pastilles Wink

@++

Snow

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Ven 23 Déc 2016 - 0:36

Arrivage du jour ...

Une petite semaine de travail :-)

Quand je vous dis en MP que changer des FET ca ne s'improvise pas ...
J'ai 10 exemples qui le prouve ;-)

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Image13

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  patmon91 le Ven 23 Déc 2016 - 14:20

bonjour snow ,


toi qui pensait n 'avoir rien a faire la semaine prochaine !!! mdrrrrrrrrrrrrr bon courage ! Wink
patmon91
patmon91
Pilote de Mini-z
Pilote de Mini-z

Vétéran
Messages : 8808
Date d'inscription : 09/01/2012
Age : 65
Localisation : 91150 - ESSONNE

http://www.rjs-miniz.fr/

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Mar 27 Déc 2016 - 0:19

patmon91 a écrit:bonjour snow ,


toi qui pensait n 'avoir rien a faire la semaine prochaine !!! mdrrrrrrrrrrrrr bon courage ! Wink

Merci Pat poignéemain

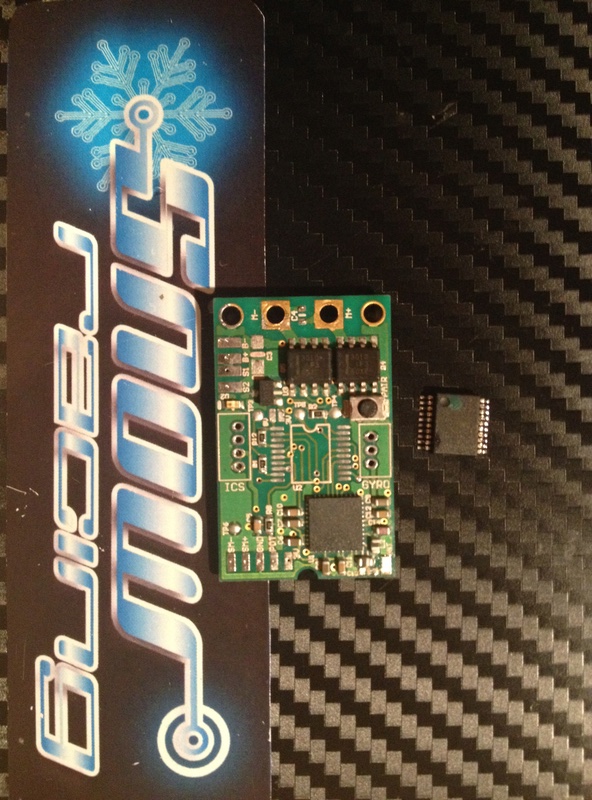

On commence par le remplacement du microcontrôleur de la platine...


Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Img_8610

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Mar 27 Déc 2016 - 0:23

Changement et pontage des FET de direction:

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Pontdi10

Puis test Final :



cheers top

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Jeu 29 Déc 2016 - 0:08

Résultat des courses ...

9/10 de sauvées


Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Image14




________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  phil S le Jeu 2 Mar 2017 - 22:34

Sacré palmarès ! Shocked top
phil S
phil S
Pilote de course
Pilote de course

Messages : 214
Date d'inscription : 11/12/2016

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  phil S le Mer 29 Mar 2017 - 20:39

Juste un petit retour vite fait comme ça

Après avoir un peu "bousillé" une platine sport j'ai fini par l'envoyer chez Mr Snowboarder
Je viens de la récuperer ce soir au courrier

Je voulais juste dire que le travail parrait simplement parfait ( et je bosse dans l'electronique depuis ...
longtemps Laughing )

De plus la préstation est très raisonablement tariffée top

Voilà quand c'est pourri je le dis mais quand je suis content aussi Wink

Merci tout plein Wink
phil S
phil S
Pilote de course
Pilote de course

Messages : 214
Date d'inscription : 11/12/2016

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  snowboarder38 le Mer 29 Mar 2017 - 23:04

Merci pour ton retour

Cela fait plaisir

Bon run's

poignéemain

________________________________________________________________________________________________________________________________________
Pas plus qu'a fond  Wink  Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Snow_a11
snowboarder38
snowboarder38
Admin
Admin

Sujets recommandés
Messages : 2791
Date d'inscription : 10/06/2012
Age : 36
Localisation : Qulque part dans les montagnes Grenobloises

http://snowboarder38.hd.free.fr/snow/index.html

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  phil S le Jeu 30 Mar 2017 - 18:41

Tout le plaisir va etre pour moi Wink si ça refume pas ... Laughing 1er
phil S
phil S
Pilote de course
Pilote de course

Messages : 214
Date d'inscription : 11/12/2016

Revenir en haut Aller en bas

Un de mes plus beau sauvetage de platine.... AME sensible attention !!! - Page 5 Empty Re: Un de mes plus beau sauvetage de platine.... AME sensible attention !!!

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 5 Précédent  1, 2, 3, 4, 5

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
